主要功能
-
查看无法放置探头的信号
-
建模多达 6 个电路元件
-
移除探头负载
-
反嵌夹具
-
模拟建模通道
-
多通道兼容
-
配置多达4个独立电路模型
-
使用 CrossLinQ 和 CompleteLinQ 产品，对多个通道之间的串扰进行建模
-
具有 8 和 12 端口 S 参数的模型串扰
-
包含在用于信号完整性分析的 CompleteLinQ 产品中
-
两种使用方式：独立使用，或在 SDAIII 中使用
查看无法放置探头的信号

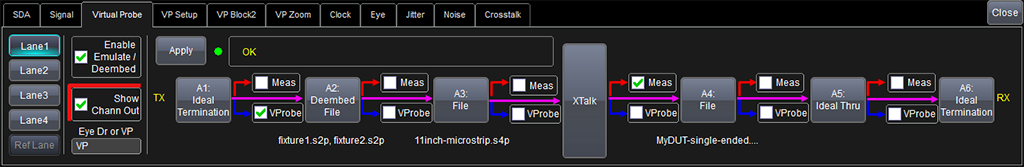

这款 VirtualProbe 软件包扩展了 EyeDoctorII 的去嵌入和仿真功能。使用 S 参数配置多块电路，以及 VirtualProbe 将构建返回信号的传递函数，就像它出现在电路中任何块之前或之后一样。
建模多达 6 个电路元件
将您的电路建模为单端或差分通道，并使用多达 6 个带有 S 参数和传输线的模块来配置模型。
移除探针加载效应
物理定律是，您无法在不干扰系统的情况下进行测量。 VirtualProbe 从您的测量中消除探头负载影响，进一步提高您的测量精度。
去嵌入夹具
从测量波形中消除夹具的影响，以提高眼图和抖动测量精度。
模拟建模通道
通过配置VirtualProbe 增强您对仍处于设计阶段的通道行为的理解，该设置使用您的 S 参数模型或测量进行仿真。
多通道兼容
VirtualProbe 旨在满足工程师设计和测试多通道系统的需求。 用户最多可以在 4 条通道上配置电路模型，并使用“Xtalk”块对串扰进行建模。
具有 8 和 12 端口 S 参数的模型串扰
使用 Teledyne LeCroy SPARQ 或其他 VNA 测量具有 8 和 12 端口 S 参数的多通道传输系统中通道之间的模型串扰
包含在用于信号完整性分析的 CompleteLinQ 产品中
VirtualProbe 作为 CompleteLinQ 产品的一部分包含在内，允许用户分析虚拟探测的测量结果，形成眼图并测量抖动、噪声和串扰。
