设置能力
|
|
测量位置 |

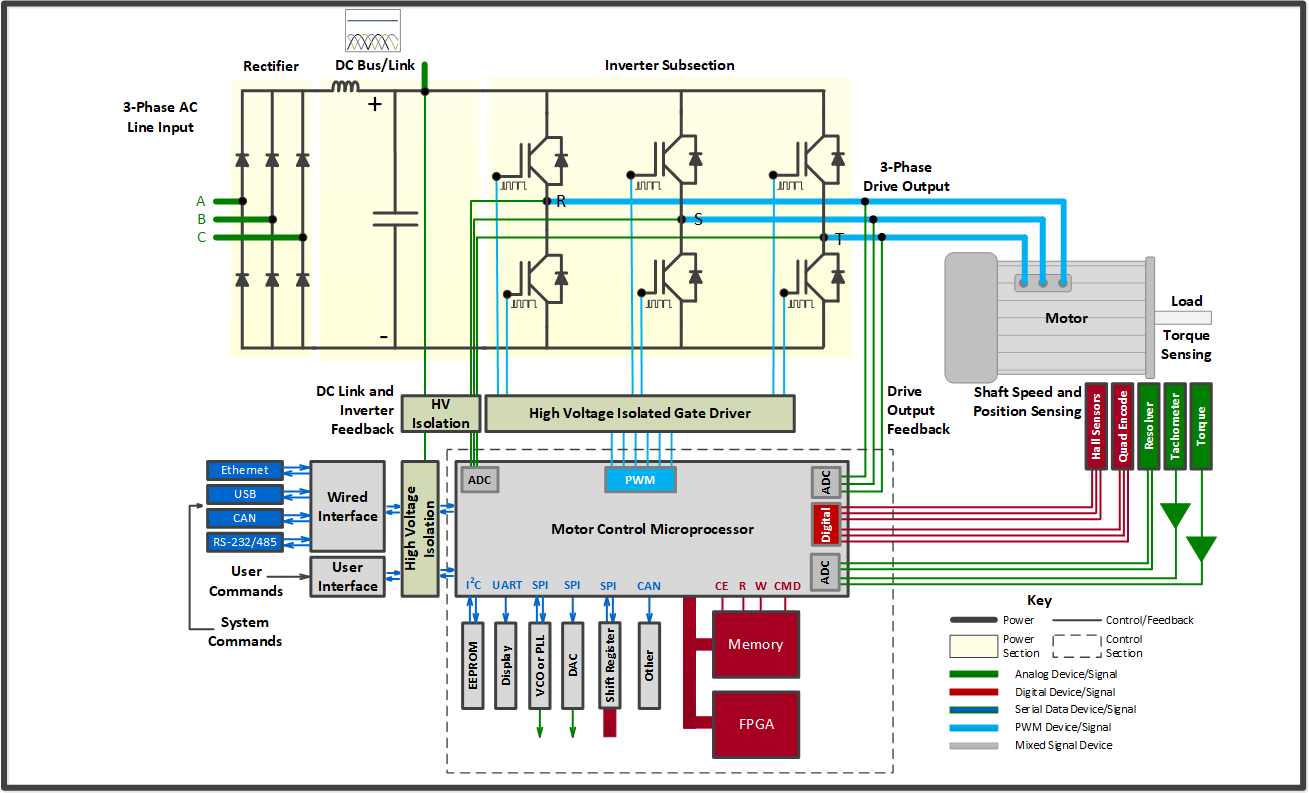

交流输入、直流总线（链路）、驱动输出、机械输出 |
|
接线配置 |
交流输入：1相/2线（1V1A）； 1相/3线（2V/2A）； 三相/三线（3V3A）； 三相/三线（2V2A）； 三相/四线（3V3A）； 没有任何
直流母线：1相/2线（1V1A）； 没有任何
驱动输出：1相/半桥（1V1A）； 1相/全桥（1V1A）； 三相/三线（3V3A）； 三相/三线（2V2A）； 三相/四线（3V3A）； 没有任何 |
|
谐波滤波器 |
选择全频谱或仅基础。 和 WR8kHD-THREEPHASEHARMONICS 选项，同时选择 Fundamental + N Harmonics 或 Range（两种情况下的最大 50 次谐波）。 |
|
同步（每周期）测量信号 |
可独立设置交流输入、直流总线、驱动输出和机械输出。
低通滤波器 (LPF) 截止频率可设置为 20 Hz 至 1 MHz。 迟滞可设置为 0-100% 全振幅。
源可以是任何输入模拟通道、内存轨迹或数学函数。 |
|
电压测量方法 |
Line-Line 或 Line-Neutral（支持 LL 到 LN 转换） |
|
计算波形源 |
任何输入通道或存储的内存轨迹 |
|
|

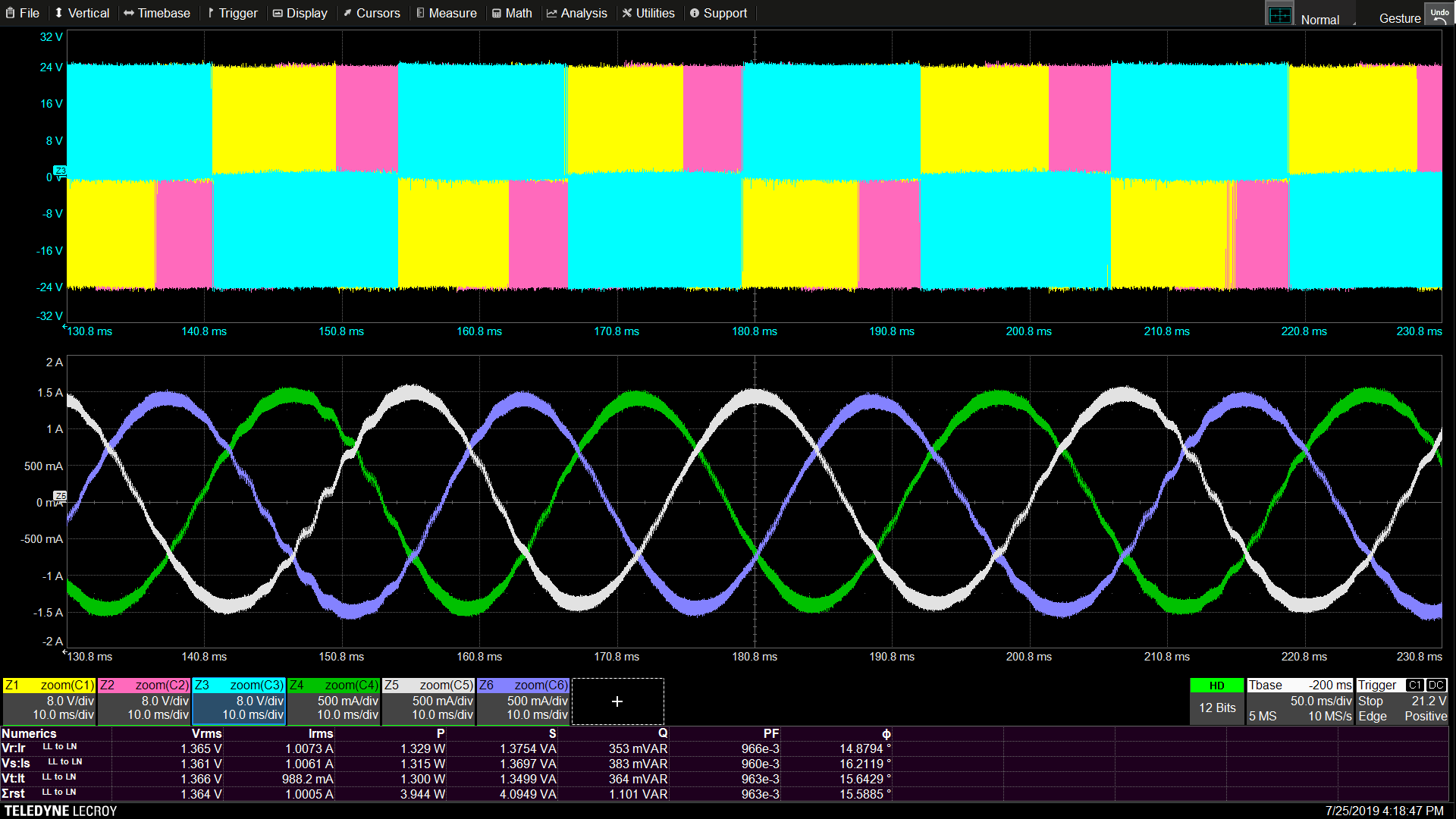

数值测量表选择（按周期计算，显示平均值）
|
|
电压 |
有效值电压、交流电压、直流电压、正峰值电压、负电压峰值、峰峰值电压、电压波峰因数、电压总谐波失真（THD）（带 WR8kHD-THREEPHASEHARMONICS 选项） |
|
电流 |
RMS 电流、交流电流、直流电流、峰值正电流、峰值负电流、峰峰值电流、电流波峰因数、电流总谐波失真 (THD)（带 WR8kHD-THREEPHASEHARMONICS 选项） |
|
功率、效率和其他 |
有功功率、视在功率和无功功率、正峰值有功功率、负有功峰值功率、功率总谐波失真 (THD)（使用 WR8kHD-THREEPHASEHARMONICS 选项）、功率因数、相角、增量效率、总效率、频率 |
|
电机机械+其他 |
扭矩、速度 1、速度 2、角度 1、角度 2（由传感器定义或通过偏移角度设置进行调整）、机械功率、交流感应电机 |
|
来源选择 |
电压：Va、Vb、Vc、Va-b、Vb-c、Vc-a、Vr、Vs、Vt、Vr-s、Vs-t、Vt-r、Ia、Ib、Ic、Ir、Is、It、 Vbus，Ibus，机械。
表格中可以随时显示多达 10 行（源）和 12 列（测量值）。 源选择取决于接线配置选择和线-线到线-中性线选择。 |
|
|

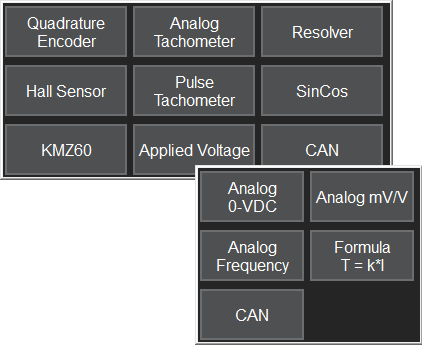

电机机械接口
|
|
速度+方向 |
模拟转速计（0-xVdc = 速度）。 源是模拟输入。
数字转速计（x 脉冲/转数 = 速度）。 源可以是数字或模拟输入。
施加电压。 源是一个模拟输入。
受控区域网络 (CAN) 串行数据。 来源是带有嵌入式数字数据的 CAN 报文。 CANbus TDM 或 TDME 选项必须单独订购。
霍尔传感器（三个数字输入）。 源可以是数字或模拟输入。 角度跟踪观察者过滤器可应用于此选择。 |
|
速度+方向+角度 |
解析器。 源是三个模拟输入。
辛科斯。 源是两个模拟输入。
KMZ60。 源是两个模拟输入。
正交编码器接口 (QEI)（A、B 和可选 Z 输入）。 源可以是数字或模拟输入。
角度跟踪观察者过滤器可应用于所有选择。 |
|
扭矩 |
模拟 0-Vdc = 扭矩。 源是一个模拟输入。
模拟 mV/V = 扭矩。 源是一个模拟输入。
模拟频率调制 = 扭矩。 源是一个模拟输入。
电机常数 K * 电流 = 扭矩。 来源是 MDA 计算的每周期电流值。
受控区域网络 (CAN) 串行数据 = 扭矩。 来源是带有嵌入式数字数据的 CAN 报文。 CANbus TDM 或 TDME 选项必须单独订购。 |
|
|
每周期波形和统计
|
|
波形 |
任何每周期数值表测量参数的时间相关波形都可以在网格上的任何位置创建和显示。 一次最多可显示 12 个详细的每个周期波形，一次最多显示 40 个波形（通道、内存、缩放、数学和每个周期波形）。 |
|
统计报表 |
一次可显示多达 12 个每个周期数值表测量参数的详细统计数据。 |
|
|
缩放+门模式
|
|
操作 |

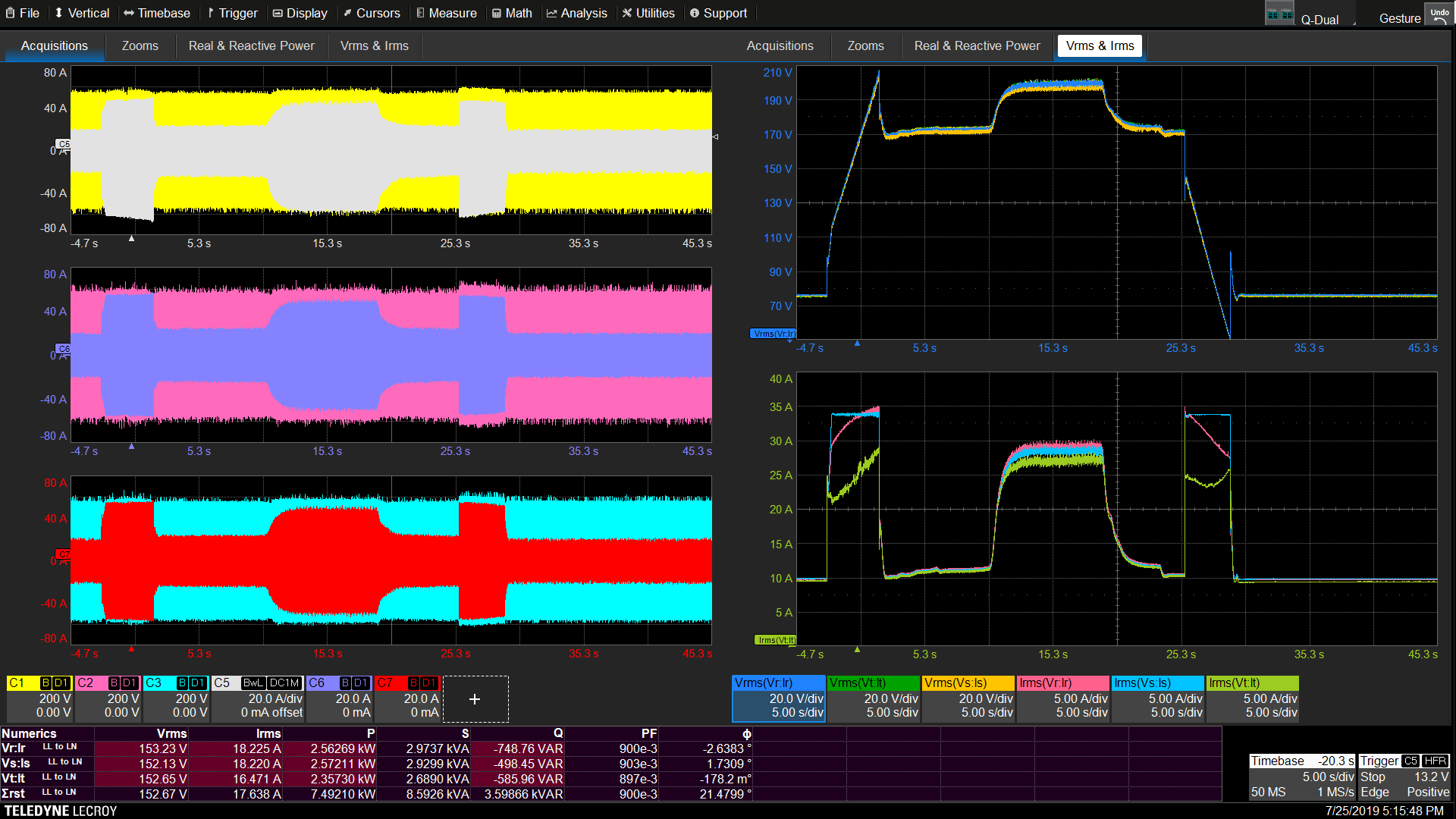

Zoom+Gate 创建所有电压、电流和机械信号（模拟或数字）的缩放，同时将数值和统计表选通到缩放区域。 显示的每周期波形同时与缩放区域时间相关。 使用缩放位置和比率（大小）控件滚动浏览完整采集，并查看表值的即时更新。 |
|
|
谐波计算选项（部件号 WR8kHD-THREEPHASEHARMONICS)
|
|
基频检测 |
固定频率检测模式（仅适用于线路交流输入）或可变频率检测模式（适用于线路交流输入或逆变器 PWM 输出）。 |
|
计算的谐波数 |
最多 100 个（固定频率）或最多 50 个（可变频率） |
|

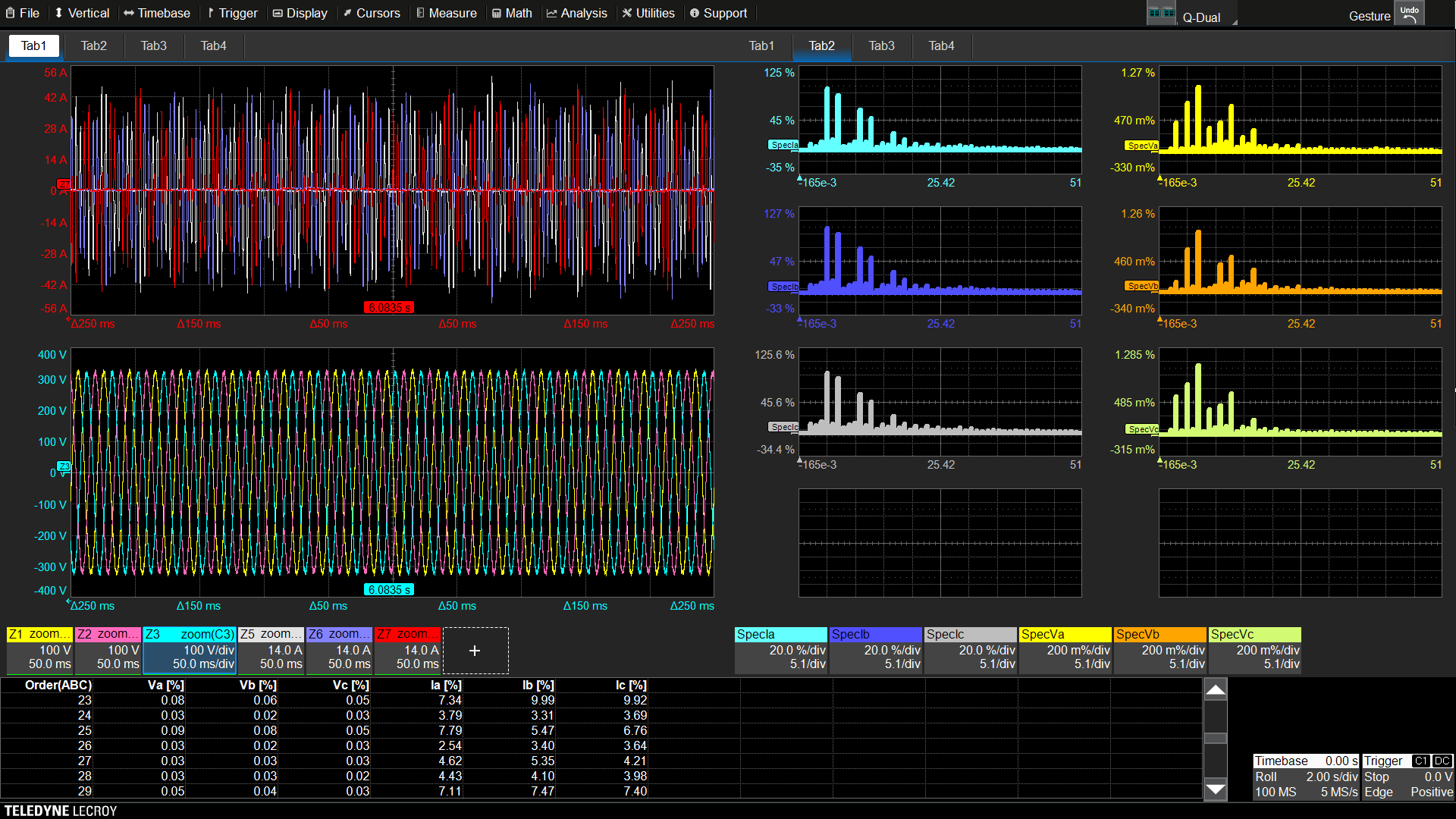

谐波表和频谱波形显示 |
按谐波次数显示最多 9 个量（电压、电流和功率）的任何或所有三相（仅限于固定频率模式下的电压和电流）的值。 |
|
单位/限额选择 |
从 Amps/Volts/Watts、% 或 dB 中进行选择。
对于固定频率，选择限制文件或创建和分配自定义限制文件。 |
|
|

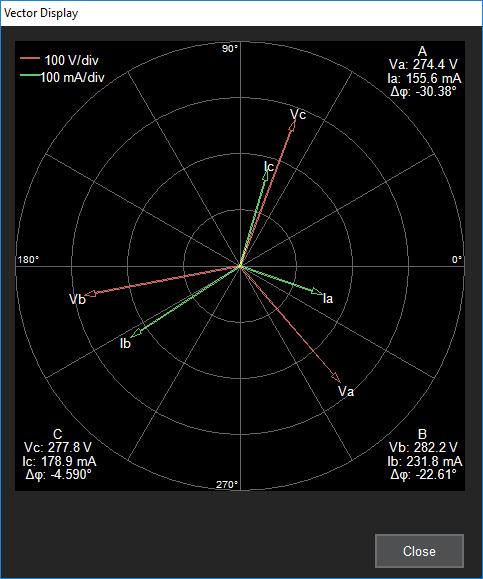

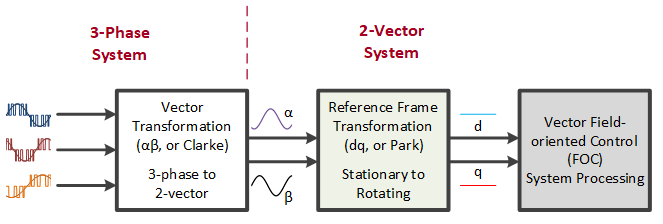

矢量显示选项（可用性 ~2020 年 XNUMX 月）
|
| 矢量显示数量 |
两个：一个或交流输入，一个用于驱动输出 |
| 矢量显示选择 |
算术或向量和 |
| 显示信息 |
每个矢量的伏特、安培和相角 |
|
|
典型精度
|
|
电压、电流和功率 |
精度通常在 1% 以内，具体取决于电压和电流测量设备。
推荐的电压探头（线电压感应）= Teledyne LeCroy HVD 系列高压差分探头（提供 1 kV、2 kV 和 6 kV 隔离型号）。
推荐的电压探头（线路中性线或线路参考电压感应）：Teledyne LeCroy HVD 系列 HV 差分探头用于电压 >50 Vrms，Teledyne LeCroy 无源探头（包括 4 个）用于电压 <=50 Vrms。
推荐的电流探头：Teledyne LeCroy CP 系列电流探头。
其他电压和电流测量设备可以使用内置的重新缩放和单位选择功能连接到示波器和分析软件。 CA10 电流适配器为重新调整和单位选择提供了可编程性。 |
|
|
可用选项和附件
|
|
采集内存 |
125 Mpt/ch，最大交错高达 500 Mpt (WR8kHD-500MPT)
250 Mpt/ch，最大交错高达 1 Gpt (WR8kHD-1000MPT)
500 Mpt/ch，最大交错高达 2 Gpt (WR8kHD-2000MPT)
1.25 Gpt/ch，最大交错高达 5 Gpt (WR8kHD-5000MPT)
|
| OscilloSYNC 同步（16 通道） |

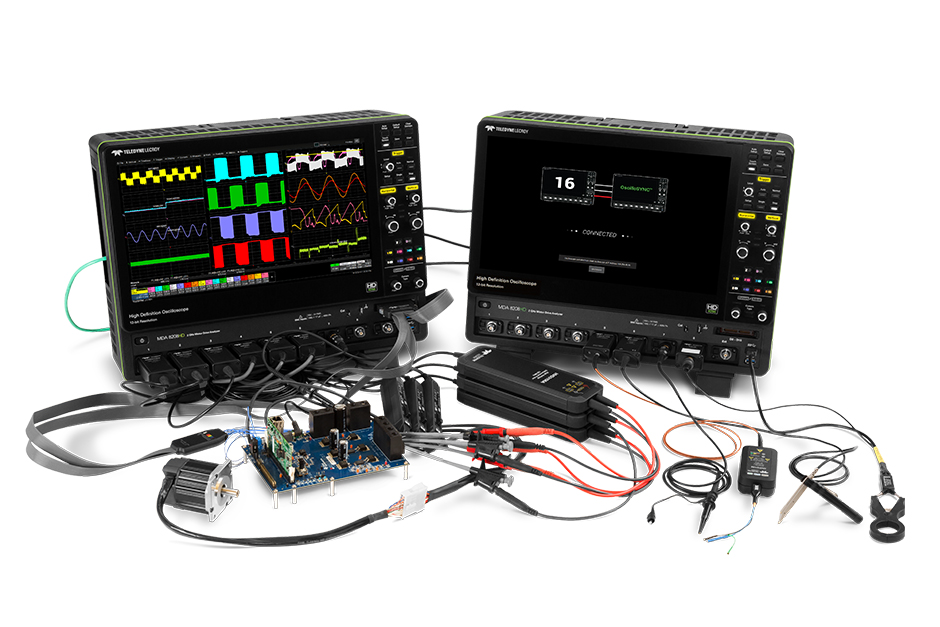

将两个 MDA 组合成一个 16 通道采集系统。 在两台仪器之间建立简单的 BNC 和以太网连接后，OscilloSYNC 选项可在一个 MDA 上显示和控制 16 个时间同步通道。 |
|
混合信号示波器 |
WR8kHD-MSO：以高达 16 MHz 的数字时钟速率采集 500 个数字逻辑通道，灵活的模拟和数字交叉模式触发以及使用数字逻辑线进行机械速度感应和串行数据时钟、数据和芯片选择探测，包括（可选）串行数据触发和解码。 |
|
串行触发器和解码器 |
可选：I2C、SPI、UART-RS232、CAN、CAN FD、LIN、FlexRay、ARINC429、音频 (I2S)、DPHY、DigRF3G、DigRFv4、DPHY、ENET、I3C、曼彻斯特、MDIO、MIL1553、NRZ、SENT、SpaceWire , SPMI, USB2, USB2-HSIC, 8B/10B, . CAN 可使用符号触发和解码。 TDME 选项提供自动串行消息定时测量和串行（数字）数据提取和转换（DA 功能）和眼图功能。 |
|
探头和附件 |
电机驱动分析仪支持完整的电压和电流探头列表。 此外，还提供机架安装、推车、机箱、额外的可移动驱动器、GPIB 接口和 CPU RAM 升级。 |
|
软件选项 |
包括电源（半导体器件和开关模式电源）分析、数字滤波、时钟+定时抖动、串行数据抖动、串行数据一致性、EMC/EMI 测量、频谱分析和开发人员工具包。 |
|
|
|
请参阅 MDA 8000HD 数据表以获取可用选项、附件和探头的完整列表 |
