面向测试实验室和开发人员的 DisplayPort 测试解决方案

VESA 制定了 DisplayPort PHY 一致性测试规范 (CTS)。最新的 DisplayPort 2.1 版本取代了旧版 DisplayPort 1.4b，并显著提高了数据速率，从而带来了更多设计挑战、更长的 PHY 一致性测试时间和更高的互操作性故障风险。Teledyne LeCroy 的 DisplayPort 2.1 测试解决方案提供：

  • PHY 一致性source测试
  • PHY 一致性sink测试
  • 结合 PHY 和协议调试来进行互操作性验证

DisplayPort VESA 一致性和LTTPR 和 AUX 通道调试 – 测试实验室和产品开发人员的理想之选

DisplayPort 物理层 (PHY) 的超高分辨率、快速显示刷新率、超高比特率 (UHBR) 和多条串行数据通道需要耗费大量时间进行测试以确保一致性。然而，经过一致性测试的连接往往无法实现互操作性，从而降低客户满意度。

使用 Teledyne LeCroy 设备对 DisplayPort 进行 VESA 合规性测试，以验证 Tx 源信号的合规性。 WavePulser 范围
DisplayPort VESA PHY 合规性测试报告
DisplayPort AUX 通道监视器用于测试通过 DP-AUX 通道的 DisplayPort 连接通信，并查看与 ML0 和 ML1 高速信号同步的 DisplayPort AUX 波形。

VESA 一致性测试

VESA 预一致性测试

互操作性测试/调试

DisplayPort 测试实验室充分认可 Teledyne LeCroy 的 DisplayPort PHY 一致性测试的吞吐量和效率——加速您的Source (Tx) PHY 测试。

  • 一个一致性测试软件包支持所有 UHBR、HBR 和 RBR 要求
  • 利用先进算法快速“找到最佳”预设/CTLE/DFE PHY 设置，从而缩短测试时间
  • 优化示波器设备的使用，以便在实验室中采集数据并进行离线一致性测试

产品开发人员需要通过执行预一致性测试来缩短产品上市时间并降低测试成本。预一致性测试能够让产品在经过一次测试后，更有把握在测试实验室获得“合格”结果。

  • 购买测试设备的成本可以通过节省测试实验室合规性测试成本迅速抵消。
  • 产品开发工程师可以更好地了解设计性能，从而缩短产品上市时间并提高未来设计的性能。
  • 测试设备还可以用于执行重要的互操作性测试和调试，这些测试和调试并不属于正式合规性测试的范畴。

需要验证和调试实际产品之间的真实源/接收器链路（在实时链路上），以确保能在现实世界中实现最新的DisplayPort 2.1 CTS 所承诺的高速功能。

  • 在执行预合规性测试后，只需少量额外设备投资即可进行互操作性调试。
  • 预判所有因 LTTPR 重定时器、合规模式或 DisplayPort AUX 通道协议问题导致的故障模式，并提高互操作性和产品质量。
  • 快速调试信号完整性故障 SDAX-DP
  • 阅读更多 关于示波器、测试夹具和用于测试常见失效模式的软件
  • Watch Webinar 下载 白皮书 更多细节

更加高效的 DisplayPort PHY 一致性测试和完整的互操作性调试

DisplayPort 2.1 提高了数据吞吐量，但也大幅增加了一致性测试的要求和复杂性，并增加了实际性能无法满足客户预期的可能性。Teledyne LeCroy 可以帮您降低成本和风险。

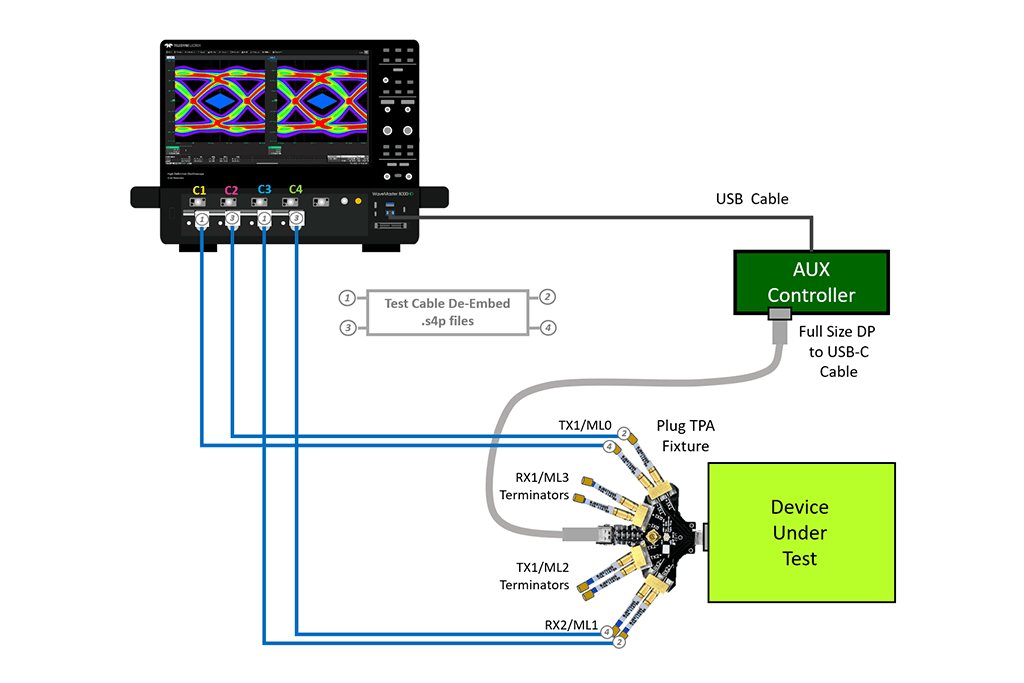

示波器到辅助控制器和被测设备 (DUT) 的 DisplayPort 测试连接，用于源 (Tx) 测试

加速Source PHY（Tx）一致性测试

更快的 DisplayPort Source (Tx) 测试可实现更高的吞吐量和效率
  • 完全支持 DisplayPort 2.1 CTS，设置简便
  • 缩短测试时间
  • 自动收发回损测量可节省时间并减少误差
阅读更多
示波器和安立 MP1900A SQA-R BERT 到被测设备 (DUT) 的 DisplayPort 接收器 (Rx) 测试连接

完整的接收端 (Rx) 校准和误码率 (BER) 合规性测试

统一的源端和汇端合规性测试框架
  • 完全支持 DisplayPort 2.1 CTS，设置简便
  • 简化的校准和误码率测试
  • 自动通道校准过程可节省时间并减少误差
阅读更多
DisplayPort AUX 通道监视器用于测试通过 DP AUX 通道的 DisplayPort 连接通信，并查看与 ML0 和 ML1 高速信号同步的 DisplayPort AUX 波形。

提高互操作性和产品质量

预判所有故障模式，调试产品间实际的源/接收器链路
  • 在一台示波器上同时捕获所有信号，以加快调试速度。
  • 识别 LTTPR 重定时时钟频率变化
  • 快速识别合规模式问题
  • 将边带与主链路信号进行时间同步，以验证链路训练是否正确
阅读更多

加速 DisplayPort Source (Tx) PHY 合规性测试

QualiPHY 2 可实现 DisplayPort 2.1 PHY Source (Tx) 合规性测试的完全自动化。提高 DisplayPort 合规性测试的吞吐量和效率，从而获得竞争优势，并确保合规性测试符合客户的预算。

完全支持 DisplayPort 2.1 和 1.4b PHY 一致性测试规范 (CTS)，使用 Teledyne LeCroy 示波器和测试软件进行测试。
操作员在不连接示波器的情况下，使用保存的波形文件，按照 DisplayPort PHY 合规性测试标准 (CTS) 对 DisplayPort 进行测试。
用于源 (Tx) PHY 合规性测试的 DisplayPort 回波损耗测量连接图和测试软件 WavePulser 40iX

全面支持CTS

减少测试时间

自动测量S参数

QPHY2-DP2-SOURCE-TX该软件提供了对 DisplayPort 2.1 源 (Tx) 设备进行一致性测试的最快方法。它支持所有 DisplayPort 2.1 CTS UHBR 数据速率、所有 DisplayPort 1.4b CTS HBR 数据速率以及 RBR 数据速率。

Teledyne LeCroy利用卓越的一致性测试软件和离线测试功能，优化测试设备利用率并缩短测试时间，从而提高测试吞吐量。

自动测量S参数，避免矢量网络分析仪 (VNA) 的成本和使用复杂性，即可节省时间并减少错误。

  • WavePulser40iX 与矢量网络分析仪 (VNA) 相比，它能以更低的成本进行所有回波损耗测量，并且采用内置自动校准功能（更易于使用）。
  • 交易退税损失数据会自动收集并纳入合规性测试报告。
  • 在源（Tx）测试期间，测试电缆会被测量并自动去除嵌入物。

完整的 DisplayPort 接收器 (Rx) 校准和误码率 (BER) 合规性测试

QualiPHY 2 可全自动完成 DisplayPort 2.1 PHY 源 (Tx) 合规性测试。QPHY-DP2-SINK-RX 软件可对 DisplayPort 2.1 源 (Rx) 设备进行自动校准和接收端误码率 (BER) 合规性测试。支持所有 DisplayPort 2.1 CTS UHBR 数据速率和所有 DisplayPort 1.4b CTS HBR/RBR 数据速率。

完全支持 DisplayPort 2.1 CTS 接收器 (Rx)，设置简单



  • 在单个 DisplayPort 2.1 和 1.4 兼容性测试软件框架中实现 UHBR10、UHBR13.5、UHBR20、HBR、HBR2、HBR3 和 RBR 兼容性
  • 一种合规性测试框架（QualiPHY 2) 支持源测试和接收器测试
  • 使用简单——只需按照测试树、连接图操作，然后按下运行键即可。
  • VESA 批准的合规报告
DisplayPort PHY 接收器兼容性测试，显示 QualiPHY 2 测试软件设置

简化 DisplayPort 接收器 (Rx) 校准和误码率 (BER) 测试



  • 测试树和连接图将指导您完成 CTS。
  • 在示波器上或远程执行误码率 (BER) 测试，以优化示波器实验室的使用。
  • 与源（Tx）测试相同的合规性测试框架简化了测试和报告流程。
DisplayPort 接收器 (Rx) 测试连接从示波器和 Anritsu MP1900A SQA-R BERT 经由 AUX 控制器，再由 AUX 控制器连接到被测设备 (DUT)。

自动 DisplayPort 接收 (Rx) 通道校准可节省时间并减少错误



  • 利用网络分析 WavePulser40iX 内置自动校准功能 – 观看视频
  • QualiPHY 2 合规性测试自动化提供连接图和ISI调整对话框，并自动收集数据。
  • 所有测得的信道损耗值都整合到单个接收器 (Rx) 合规性测试报告中
用于接收端 (Rx) PHY 合规性测试的 DisplayPort 回波损耗测量连接图和测试软件 WavePulser 40iX

更强大的 DisplayPort 互操作性测试

WaveMaster 8000HD示波器这款示波器将高速测试和边带测试集成于一体，是一款能够同时对实时链路进行 DisplayPort PHY 兼容性测试和互操作性调试的示波器。它拥有强大的串行数据测试能力，确保您的 DisplayPort 设计在实际应用中发挥预期性能。

DisplayPort 示波器用于 DisplayPort 测试 AUX 通道训练序列，显示 DisplayPort AUX 通道协议和信号信息、AUX 通道波形和主链路信号。
  • 四个 25 GHz、80GS/s ProAxial（50 欧姆）输入通道（适用于 DisplayPort 2.1 UHBR20 主链路信号） 12-bit 始终保持高分辨率
  • 四个 2 GHz ProBus (1 MΩ) 输入通道，用于边带被动和主动探测
  • 高达 8 Gpts 的采集内存可实现链路训练的详细查看。

  • DisplayPort AUX 通道协议 & USB PD 触发和解码，并测量/绘制图形和物理层测量

  • 高速串行数据专家软件（SDAX-DP)用于分析训练期间的信号质量

  • 混合信号功能——使用数字通道进行边带触发和解码
  • 两个 USB Type-A 端口和一个 USB Type-C 超高速端口，用于快速波形数据传输

  • 这个 TF-USB-C-SB 测试样品夹具提供 USB-PD、DisplayPort AUX 通道等连接。 USB4-SB

  • 这个 TF-USB-C-HS 测试样品夹具与 TF-USB-C-SB 类似，但还可以连接高速信号。

发现所有故障模式 - 提升互操作性和产品质量

以下示例在白皮书《掌握链路训练，确保USB4和DisplayPort设计成功》进行了详细描述或可以观看同名的研讨会

DisplayPort ML0/ML1 信号采集，触发条件为 TRAINING_PATTERN_SET，并进行 SSC 测量

识别 DisplayPort LTTPR 重定时时钟频率变化

  • 同时探测并捕获 SBU/AUX 电信号和 ML0/ML1 高速信号。
  • 当重定时器开始使用重定时时钟发送数据时，精确触发示波器以 80 GS/s 的采样率进行信号捕获。
  • 捕获整个主链路事务序列并解码 DisplayPort AUX 信号，以了解重定时器何时开始传输重定时数据。
DisplayPort 2.1 AUX 训练序列

验证 DisplayPort AUX 链路训练是否正确，以达到 DisplayPort 2.1 的额定速度

将 DisplayPort 边带与主链路信号进行时间同步，以验证 DisplayPort AUX 链路训练
  • 使用 DP-AUX TDMP 或 USB-PD TDMP，在任何 AUX 通道或 USB-C 电源传输消息上触发。
  • 调试源和接收器链路协商
  • 直观的彩色编码解码叠加层，带有交互式协议表，支持缩放和模式搜索功能
  • 自动 DisplayPort AUX 转 USB-PD 时序测量
在实时链路上调试 DisplayPort AUX，以调试 DisplayPort 兼容性模式问题并验证 DisplayPort PHY 链路训练。

快速识别 DisplayPort 兼容性模式问题

  • 同时捕获和分析高速信号、DisplayPort AUX 通信和重定时器编程，以识别电气合规性测试问题。
  • 探测 DisplayPort AUX 培训以及合规性模式（例如 PRBS、SQ128 和 PLTPAT）
  • 验证 PHY 链路训练序列

内置串行数据分析功能，并配备 SDAX-DP 软件

Teledyne LeCroy将数十年的行业标准专业知识融入到SDAX分析软件中。
只需选择标准、配置测试点，然后选择测量即可。

从 DisplayPort 特定配置中选择。

SDAX-DP选项 Serial Data Expert 新增了内置的 DisplayPort 测试功能，用于测量和表征信号。

  • 易于配置的测试点设置
  • 全面的眼动、抖动和其他 DisplayPort PHY 测量
  • 简单而强大的均衡分析
在 Teledyne LeCroy Serial Data Analysis Expert 软件中，DisplayPort 主链路 (ML0 或 ML1) 高速串行数据分析选项用于抖动和眼图分析。

配置 DisplayPort 链路中特定测试点的测试

测试点配置允许您在链路中的任何测试点执行发射机测试。从 Tx 引脚 (TP1) 到符合性测试规范 (CTS) 中定义的 Rx“符合性”点 (TP3 或 TP3_EQ)。

  • 在 “PHY Si ”测试点进行测试，使用测得的 S 参数文件去嵌回发射机引脚
  • 选择 TP2 和连接器类型以在设备连接器上进行测试
  • 选择 TP3_EQ 以仿真标准的电缆模型并应用均衡
  • 使用 WavePulser 40iX 创建用于串行数据抖动和眼图分析的自定义 S 参数文件。
在 Teledyne LeCroy Serial Data Analysis Expert 软件中，DisplayPort 主链路 (ML0 或 ML1) 高速串行数据分析选项用于抖动和眼图分析。

选择 DisplayPort 特定测量值

只需轻触按钮，即可访问 DisplayPort 2.1 PHY CTS 抖动、眼图和其他测量数据。 SDAX-DP 软件选项.

  • 发射机均衡测量
  • 眼部图及 CTLE/DFE 优化
  • 振幅
  • 抖动
  • SSC
DisplayPort 主链路 (ML0 或 ML1) 抖动测量和眼图

DisplayPort 一致性经验、引领、支持

将 Teledyne LeCroy WaveMaster 8000HD 示波器、WavePulser 40iX 互连分析仪和 QualiPHY 自动一致性测试软件与 Anritsu SQA-R MP2A BERT 相结合，可提供功能强大的特性分析、合规性测试和调试解决方案。

DisplayPort PHY 源眼图（ML0 和 ML1 主链路）
使用 DisplayPort 电缆进行 S 参数测量 WavePulser 40iX 高速互连分析仪（类似于矢量网络分析仪）
使用 Teledyne LeCroy QualiPHY 2 自动化合规性测试框架的 DisplayPort PHY 合规性测试软件和 VESA 合规性测试报告。
Anritsu SQA-R MP1900A 信号质量分析仪-R / BERT 通常与 Teledyne LeCroy 示波器配合使用，用于 DisplayPort 接收器 (Rx) 测试。
来自 Wilder-Tech、Unigraf、LuxShare ICT 和 Wild River Technologies 的 DisplayPort 源和接收器装置以及 AUX 控制器。
量子数据 DisplayPort 协议分析仪

WaveMaster 8000HD

WavePulser 40iX

QualiPHY 2 一致性测试软件

安立 SQA-R MP1900A

夹具和辅助控制器

协议分析仪

 WaveMaster 8000HD该系列示波器支持全代的 DisplayPort 2.1 和 1.4b 发射器和接收器测试，并支持所有所需的带宽。

  • 25 GHz 适用于所有 UHBR（UHBR10、UHBR13.5、UHBR20）、HBR（HBR、HBR2、HBR3）和 RBR 数据速率（最大 20 Gbps）
  • 16 GHz 适用于 UHBR10 和所有 HBR（HBR、HBR2、HBR3）数据速率（最大 8.1Gbps）
  • 13 GHz 适用于 HBR2、HBR、RBR（最大 5.4 Gbps）
  • 8 GHz 用于 HBR/RBR（最大 2.7 Gbps）
了解更多信息

 WavePulser 40iX高速互连分析仪可自动进行 DisplayPort 2.1 PHY 一致性测量

  • 频率范围从 DC 到 40 GHz 的网络分析
  • 内置自动校准
  • 由 QualiPHY 2 一致性软件控制，用于测试电缆去嵌、收发回波损耗和接收通道校准。
了解更多信息

QualiPHY 2自动化一致性测试软件可完全自动运行DisplayPort 2.1 PHY 合规性测试的各个方面。

  • 发射源（Tx）、接收源（Rx）和回波损耗（RL）
  • 接收端 (Rx) 应力信号发生器 (SSG) 校准
  • 接收 (Rx) 通道校准
  • 生成符合 VESA 标准的报告
了解更多信息

安立 SQA-R MP1900A 该系列产品是一款8槽模块化高性能误码率测试仪（BERT），支持所有DisplayPort 2.1压力信号发生器（SSG）的要求。

  • DisplayPort Sink (Rx) 校准的抖动和噪声压力源生成。
  • 集成 10-tap加重的高质量波形 PPG
  • 使用 QPHY2-DP2-SINK-RX 软件校准时，预加重和去加重精度为 +/- 0.3 dB
了解更多信息

Teledyne LeCroy 的 DisplayPort 2.1 源和接收器 VESA 实现方法 (MOI) 已通过以下第三方设备和控制器验证：

Teledyne LeCroy的Quantum Data产品支持各种测试解决方案，包括研发实验室开发人员的功能测试、开发人员和测试工程师的合规性解决方案、专业音视频集成商和安装商的验证和诊断测试，以及制造工厂生产线上的故障测试。

  • DisplayPort链路层一致性测试的完整解决方案
  • 完全支持 DisplayPort 规范
  • 使用视频分析仪和生成器进行源和接收器测试
了解更多信息
