完整的 PCI Express电气合规性测试和跨层 PCIe 调试
Teledyne LeCroy 是一家提供跨层（从协议到物理） PCIe 测试的公司，同时还提供具有复杂抖动、眼图、调试和合规软件的卓越仪器。
- 经批准的 PCIe、CXL 和 NVMe 基础及合规性测试解决方案
- 简化 PCIe 链路测试，更清晰地了解复杂的 PCIe 行为
- 更有信心进行 PCIe 物理层一致性和互操作性测试
- 使用 SDA Expert 内置 PCIe 物理层测试专业知识
跨层的 PCIe 测试
Teledyne LeCroy 的 PCI Express、Compute Express Link (CXL) 和 NVM Express (NVMe) 电气测试解决方案将卓越的仪器与强大的分析软件相结合。
简化 PCIe 链路测试，提高复杂 PCIe 行为的可视性
无缝整合协议分析仪和示波器的功能
- 验证并调试主动 PCIe 链路操作
- 通过捕获整个 PCIe 协议栈快速解决 PCIe 互操作性问题
- 使用集成的物理层和协议视图分析 PCIe 链路训练
更有信心的 PCIe 物理层合规性和互操作性测试
执行高精度 PCIe 一致性测试
- 经过官方批准的适用于所有 PCIe 和 CXL 合规性测试解决方案
- 全自动发射机、接收机和链路均衡测试
- 使用 SDA Expert 轻松从 PCIe 一致性测试过渡到 PCIe 调试
使用 SDA Expert 内置 PCIe 测试专业知识
包含 PCIe 测试的专用功能

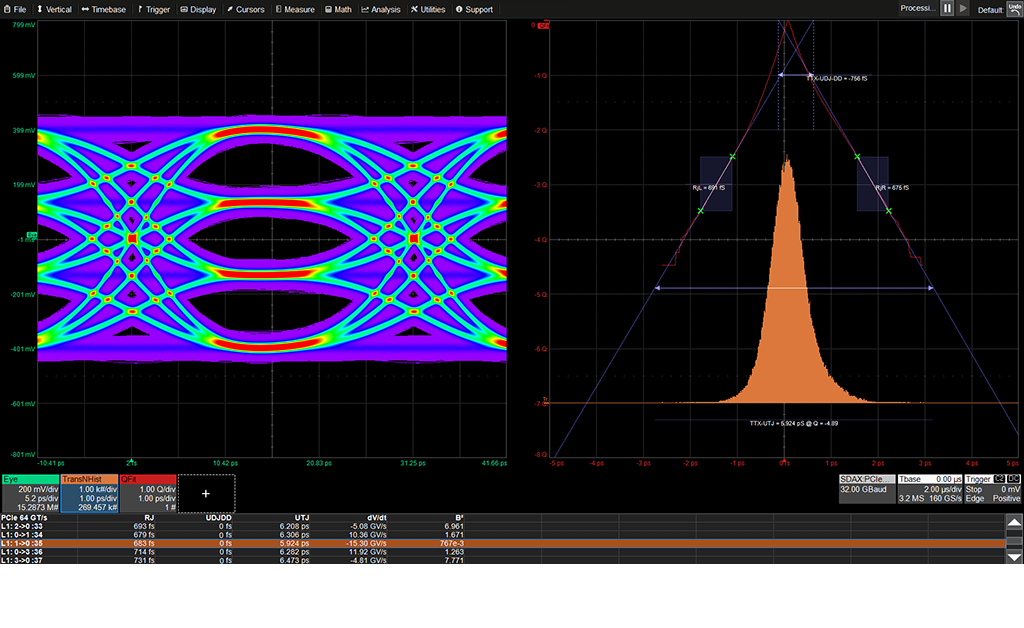

- 全面的 PCIe 眼图、抖动和其他 PCIe 测量

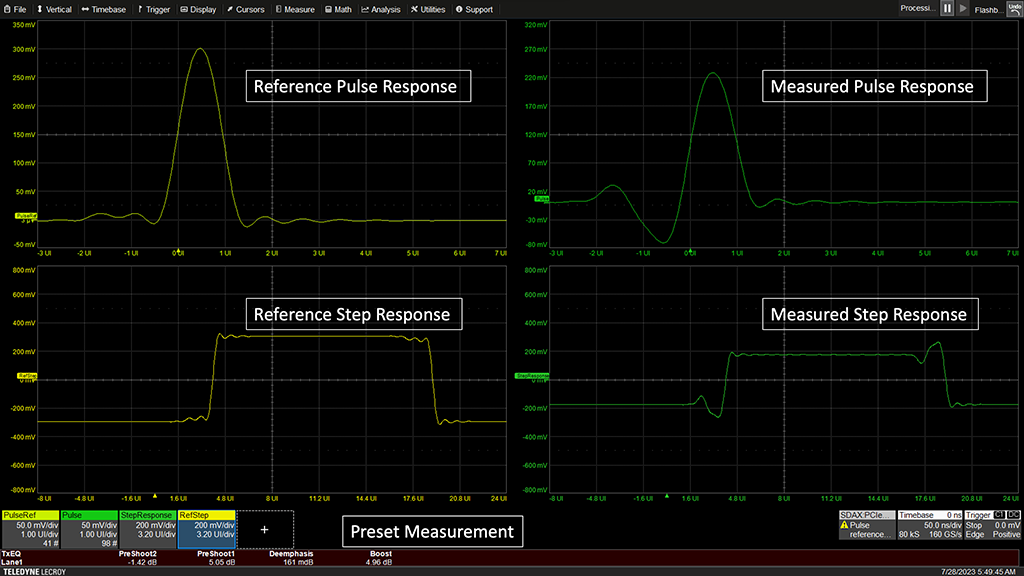

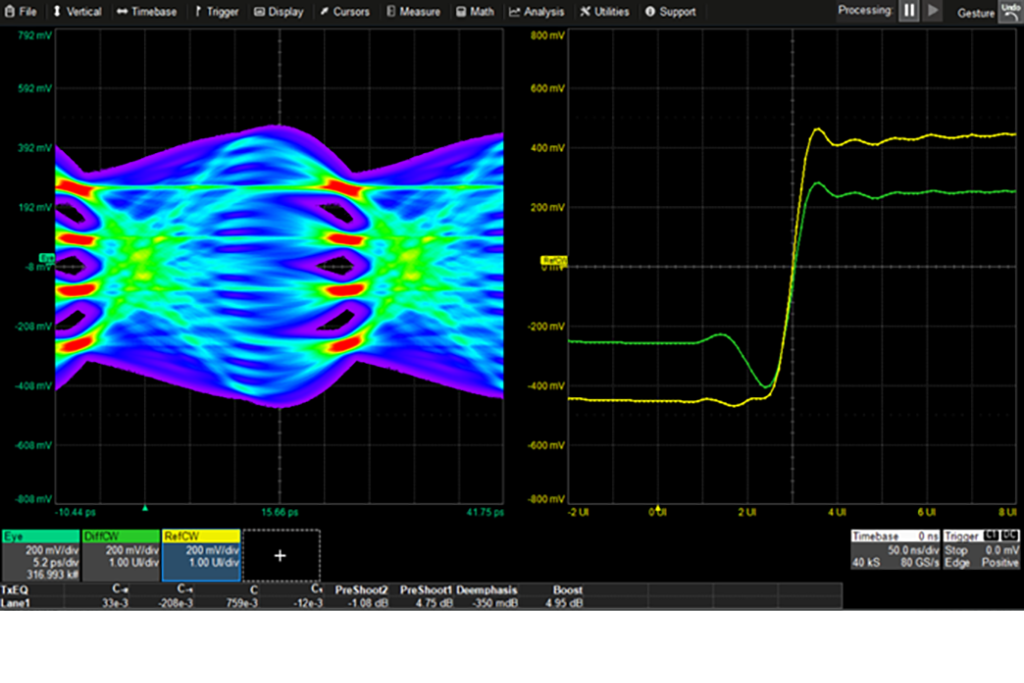

- 简单、强大的 PCIe 发射机均衡分析
- 更完整的 PCIe SNDR（信噪比和失真比）

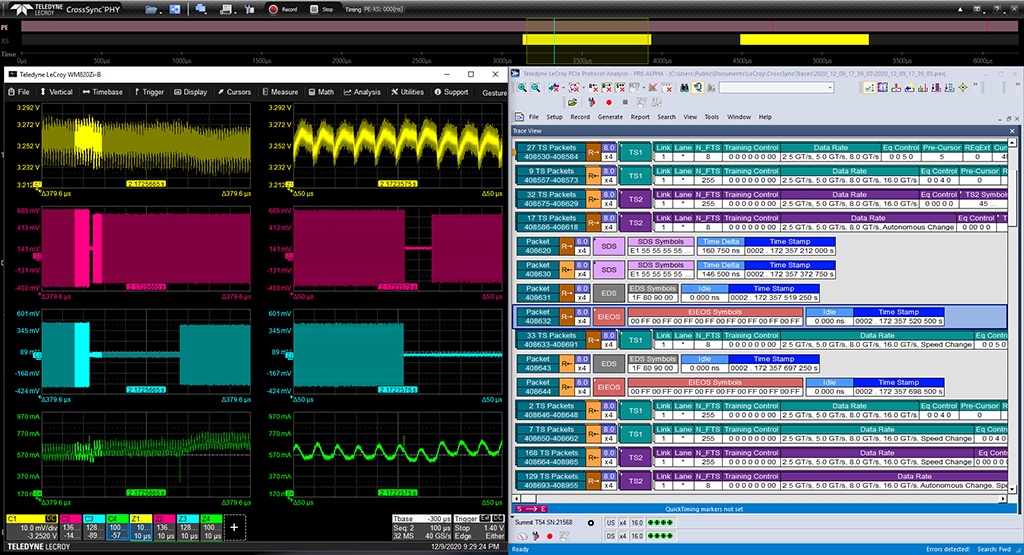

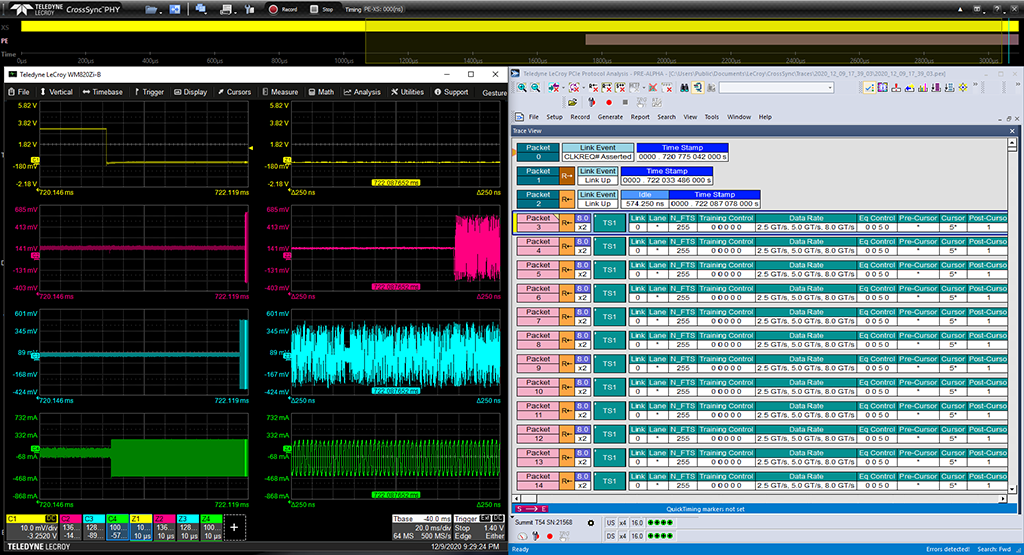

什么是跨层分析和 CrossSyncTM PHY？

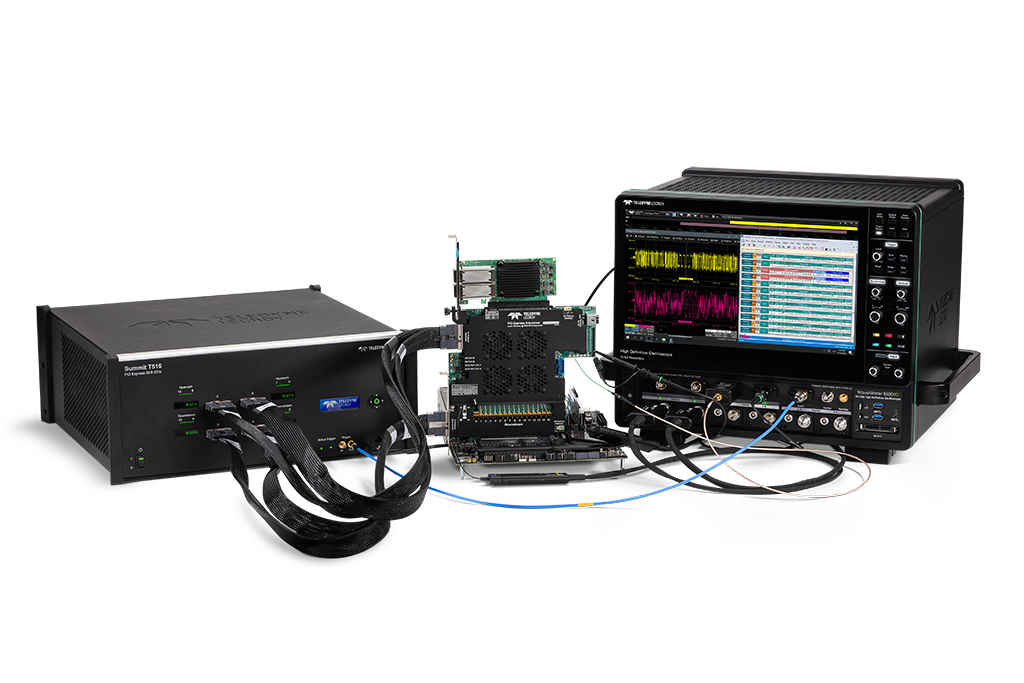

跨层分析是对物理层和协议层同时进行的时间相关的分析。 CrossSync PHY 无缝融合了协议分析仪和示波器的功能。它支持同时查看 Teledyne LeCroy 示波器的 PCIe 波形和协议分析仪轨迹，并能获取电气层和协议层随时间变化的完整信息。

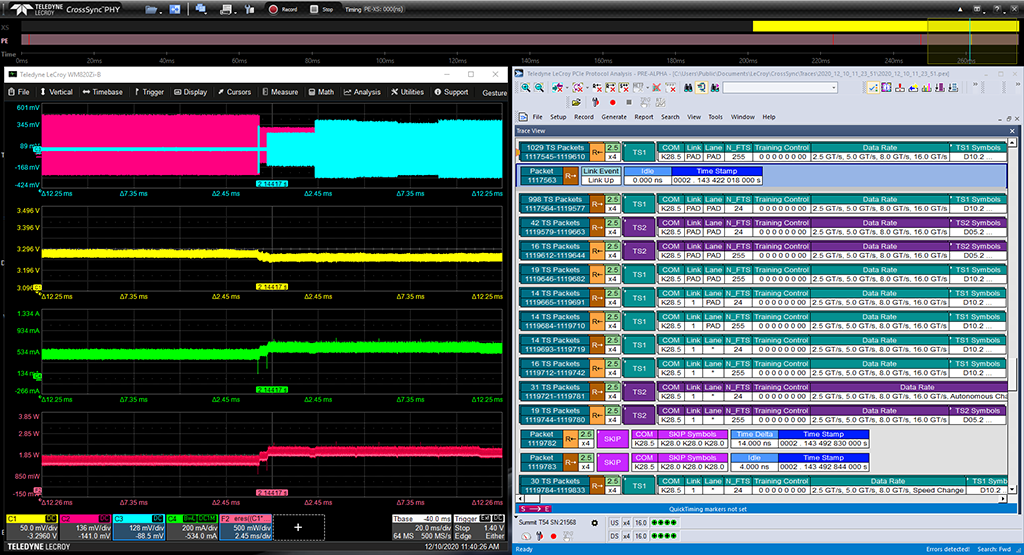

简化 PCIe 链路测试，更清晰地了解复杂的 PCIe 链路训练和信号传输行为
无缝整合协议分析仪和示波器的功能 CrossSync PHY 可让您更深入地了解 PCI Express 链路中更复杂的行为。 链路训练、上电操作和电源管理转换都涉及协议层和电气层之间的交互。
对 PCIe、CXL 和 NVMe 合规性和互操作性测试更有信心

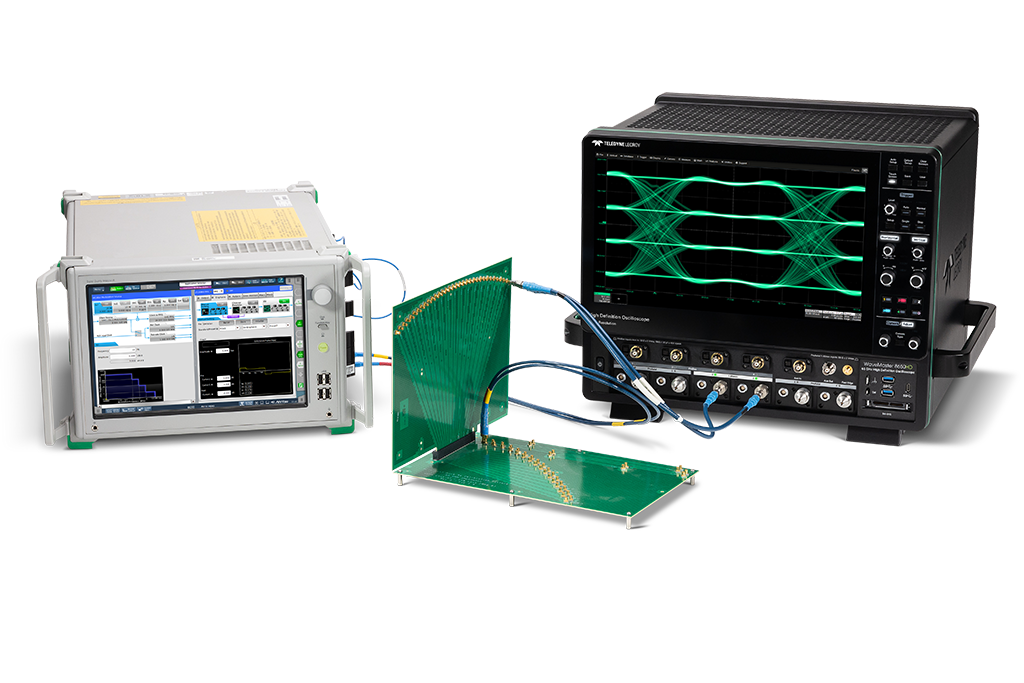

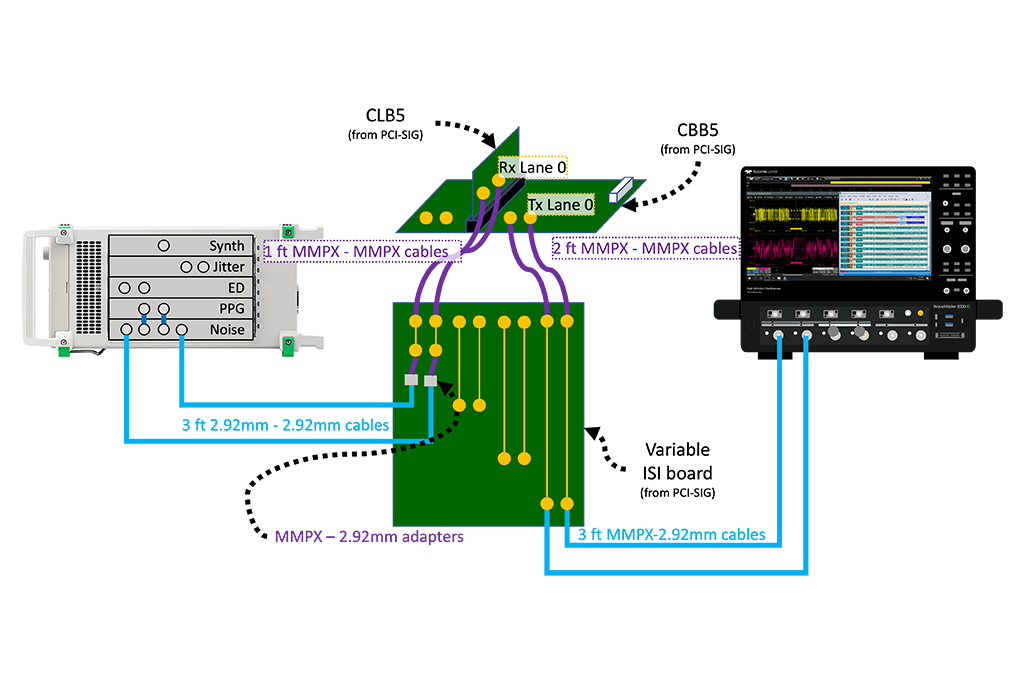

一套测试设备涵盖 PCIe、CXL 和 NVMe 电气发射机和接收机测试以及测试夹具表征，包括PCIe 6.0(PAM4)。Teledyne LeCroy 示波器和 Anritsu 误码仪的组合提供了多样化的功能。
适用于 PCIe 合规性测试和 CXL 合规性测试的认可解决方案
Teledyne LeCroy 使用相同的设备配置以及 QualiPHY 2 自动化软件，支持完整的 PCI Express 生态系统。适用于 PCI-SIG 电气合规性测试的认证解决方案。
- PCIe 6.0 发送器、接收器和 PLL 测试
- PCIe 5.0 发送器、接收器和 PLL 测试
- PCIe 4.0 发送器、接收器和 PLL 测试
- PCIe 3.0 发送器、接收器和 PLL 测试
- CXL 3.2 发射机测试
- CXL 2.0 发射机测试
- CXL 1.0 发射机测试
全自动发射机、接收机和链路均衡测试
QualiPHY 2 自动化软件为 PCIe 一致性测试和 CXL 一致性测试提供了高精度和可重复性。
- 发射机测试
- 接收机测试校准和执行
- 链路均衡测试
- PLL 带宽测试
- 参考时钟测试
- 报告生成

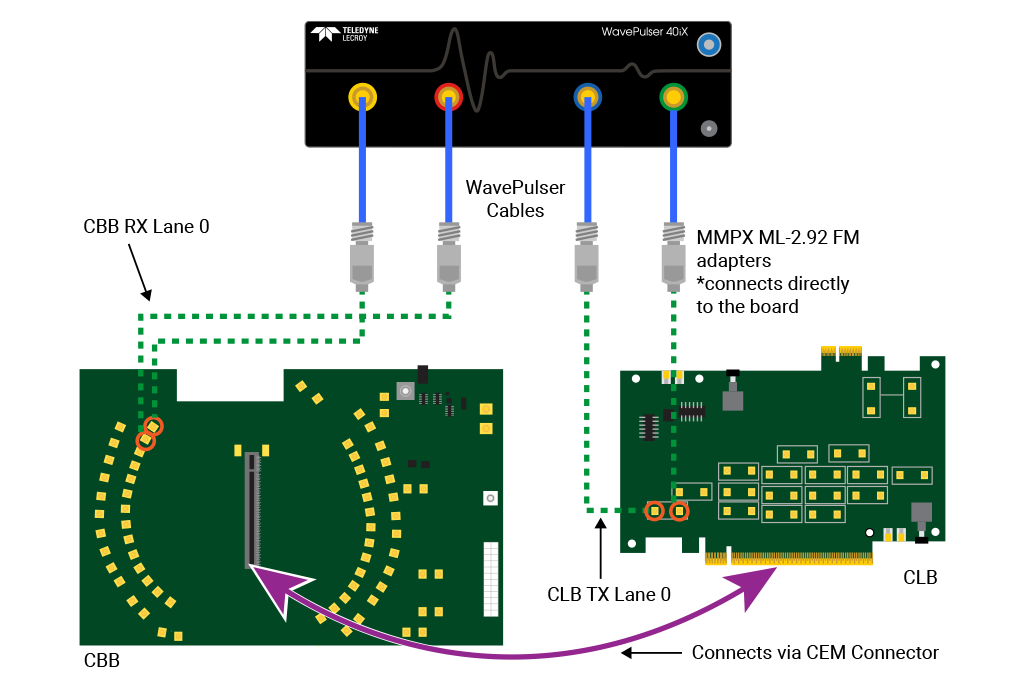

自动 PCIe 测试夹具表征
QualiPHY 2 一致性测试软件选项中的 PCIe 测试夹具特性可自动执行整个测试夹具特性描述过程并减少错误。
- 设置和控制 Teledyne LeCroy WavePulser 40iX 测量期间的高速互连分析仪
- 在流程的每个步骤中通过连接图指导用户
- 自动进行测量并将测量数据传输到 QualiPHY 2 一致性测试软件，然后进行其他计算
- 生成 PCIe 测试夹具表征的完整报告，相当于现有的手动流程
内置 PCIe 测试专业工具，使用 SDA Expert 进行 PCIe 物理层测试、PCIe 眼图、抖动等
发射机特性分析是验证发射机完整性的关键过程，最完整的调试工具集需要 SDA Expert串行数据分析 和 SDAX-PCIE6 or SDAX-PCIE-NRZ 选项。
PCIe 行业领导者提供的更完整的PCIe 7.0 电气测试工具
PCIe 7.0 使用 PAM128 信号实现 4 GT/s 的数据速率。PAM4 的多电平特性要求在高带宽下实现更高的分辨率和更低的噪声，并进行额外的信号保真度测量。Teledyne LeCroy 通过以下方式应对这些挑战： WaveMaster 8650HD示波器和精密的分析工具。
PCIe行业领导者
Teledyne LeCroy 是 PCIe 行业重要的 PCIe 测试工具开发者
- 上市的 PCIe 测试解决方案拥有可证实的记录
- 与 PCI-SIG 工作组持续合作，密切跟踪 PCIe 7.0 基本规范
- 从物理层到协议层的完整测试覆盖
- Watch Webinar
精确的 PAM 信号表征
采用精确的噪声消除方法进行高分辨率采集
- 12-bit 所需 65 GHz 示波器带宽下的分辨率
- 精确的幅度分辨率，可精确测量 PAM4 信号电平
- 高精度、准确的噪声消除方法
加速 PCIe 6.0 测试（从首次开机到互操作性）
Teledyne LeCroy 的 PCIe 6.0 电气和协议测试解决方案涵盖了从首次验证到合规性测试以及最完整的互操作性验证和调试的整个设计周期。
只需极短时间即可完成 PCIe 6.0 合规性测试
使用 QualiPHY 2 进行 PCI-SIG 批准的合规性测试自动化合规性测试框架
- 统一的 Tx/Rx 一致性测试框架
- 自动化的 PCIe 6.0 测试夹具特性错误消除
- 简化的测试界面
- 随时随地合规测试
- Watch Webinar
使用 SDA Expert 内置 PCIe 6.0 测试专业知识
用于表征信号的专业 PCIe 6.0 测量

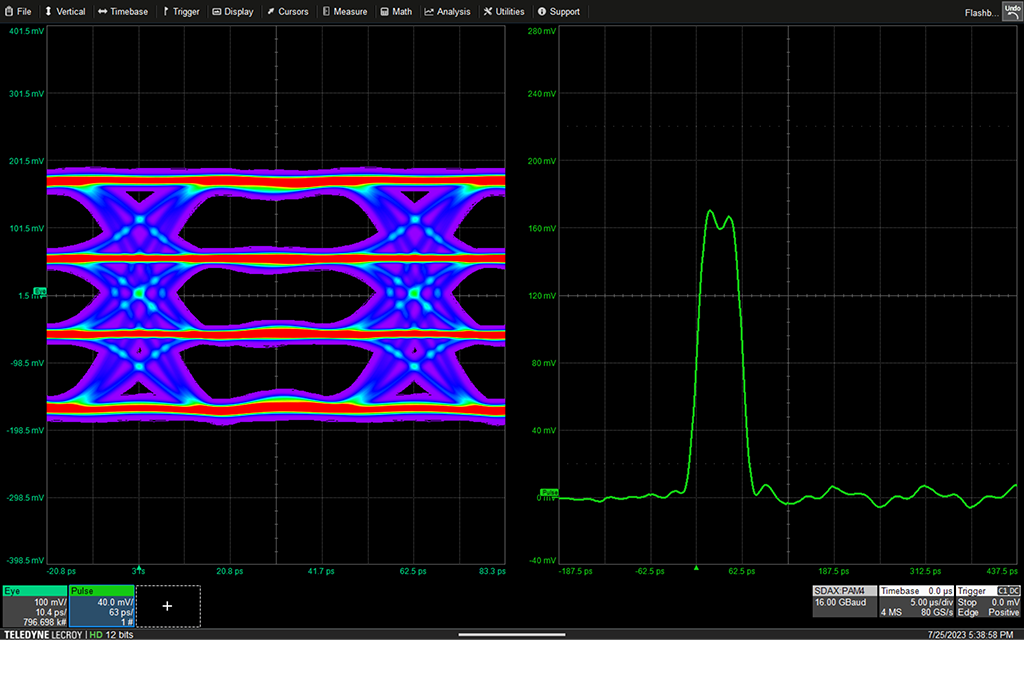

- 具有脉冲和阶跃响应的 Tx 均衡分析
- 专门针对 PCIe 6.0 的 PAM4 抖动、SNDR 和 RLM 测量
- 应用用户定义的码型进行非标准 PCIe 测量
- 多种模式检测方法可提高测量精度

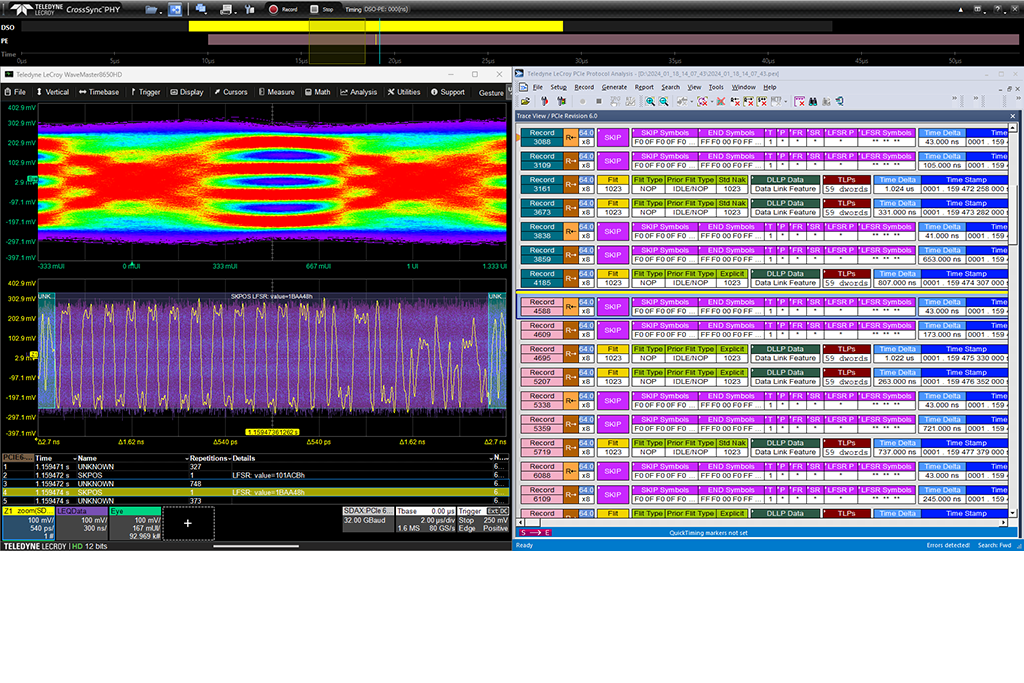

简化 PCIe 6.0 链路测试，提高复杂行为的可视性
无缝整合协议分析仪和示波器的功能
- 验证和调试主动 PCIe 6.0 链路操作
- 通过捕获整个 PCIe 协议栈快速解决 PCIe 互操作性问题
- 使用集成的物理层和协议视图分析 PCIe 链路训练

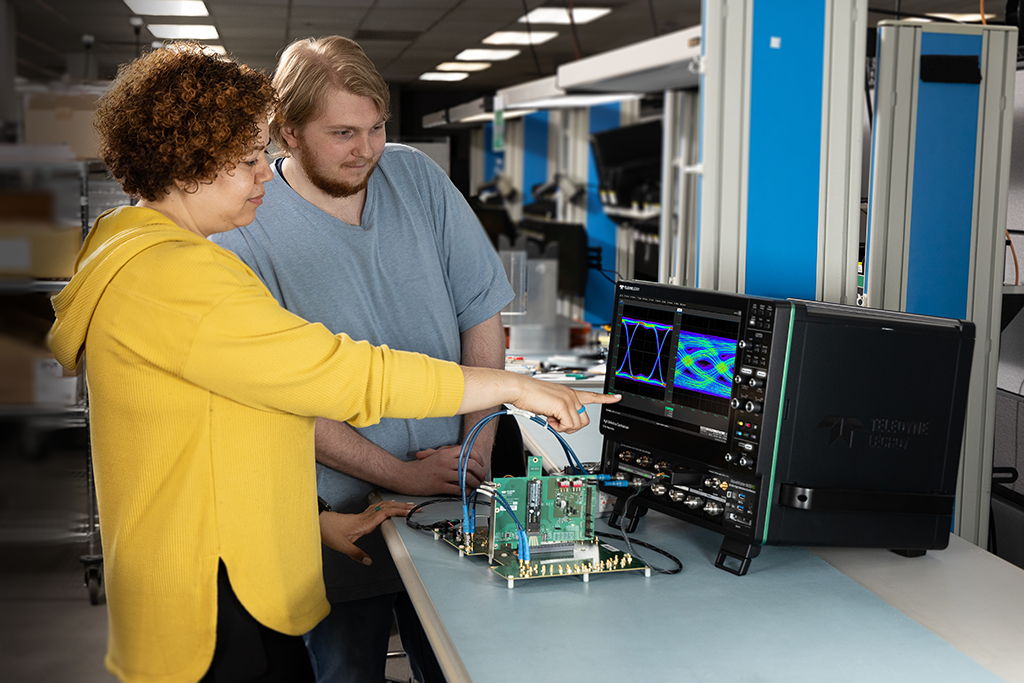

针对 PCIe 5.0 至 1.0 进行电气 PCIe 合规性测试，并提供卓越的互操作性根因分析
不仅是 PCIe 一致性测试，通过跨层分析更大限度地提高您所有外形尺寸的 PCIe 互操作性专业度，将问题聚焦到物理层或协议层，从系统到插入卡全覆盖。
只需极短的时间即可完成 PCIe 合规性测试
使用 QualiPHY2 进行 PCI-SIG 批准的合规性测试自动化合规性测试框架
- 统一的 Tx/Rx 一致性测试框架
- 自动化的 PCIe 6.0 测试夹具特性错误消除
- 简化的测试界面
- 随时随地合规测试
支持所有 PCIe 测试、所有外形规格、所有设备
全面的 PCIe 嵌入式测试和 PCIe 调试
- 支持 CEM、U.2 和 M.2 外形规格
- 通过解码器和协议分析软件实现从电气层到事务层的可视性
- 测试所有类型的 PCIe 设备：端点、插入卡、根节点、系统、重定时器和交换机。
简化 PCIe 链路测试，更清晰地查看复杂行为
无缝整合协议分析仪和示波器的功能
- 验证并调试主动 PCIe 链路操作
- 通过捕获整个 PCIe 协议栈快速解决 PCIe 互操作性问题
- 使用集成的物理层和协议视图分析 PCIe 链路训练
自动化 PCIe 测试夹具特性分析，减少错误
WavePulser 40iX 高速互连分析仪与 QualiPHY 2 一致性测试软件选项相结合，可自动执行整个 PCIe 测试夹具特性测试过程。
- WavePulser 40iX 提供高达 40 GHz 的快速、准确的 S 参数测量
- 自动、简单、快速的仪器校准——只需连接到 WavePulser 然后按“开始”
- QualiPHY 2 一致性测试软件在流程的每个步骤中通过连接图指导用户
PCIe 合规性测试方案的经验者、引导者、支持者
将 Teledyne LeCroy WaveMaster 8000HD 示波器、WavePulser 40iX 互连分析仪和 QualiPHY 自动合规性测试软件与 Anritsu SQA-R MP2A BERT 相结合，可提供功能强大的特性分析、合规性测试和调试解决方案。
与 PCIe Express 部署相关的其他设备、技术和服务
计算快速链接(CXL) 和非易失性存储器标准 (NVMe) 使用 PCIe 物理层信令。此外，Teledyne LeCroy 还提供协议分析仪及相关设备、培训和服务，以及其他针对 PCIe 常用技术的电气测试解决方案。点击下方链接了解更多信息。
资源中心
| 姓名 | |
|---|---|
完整的 PCI Express 电气测试和调试数据表 Teledyne LeCroy 提供从 PCIe 7.0 到 1.0 的电气合规性和跨层调试产品和解决方案。 | 产品规格书 |
CrossSync PHY 数据表 Teledyne LeCroy CrossSync PHY 软件和插入器无缝融合 Teledyne LeCroy 协议分析仪和示波器的功能。 | 产品规格书 |
PAM4 信令如何改变 PCIe 6.0 抖动测量 PCI Express 6.0 为 PCIe 电气测试要求增加了多级 PAM4 信号测量和更严格的容差。 以下是让您的 PCIe 6.0 设计跟上速度的必要条件的总结。 | 应用笔记 |
使用示波器进行新的 PCIe 6.0 一致性模式测量 PCI Express 6.0 要求使用新的一致性模式信号测量 SNDR、RLM 和封装插入损耗。 下面介绍如何使用 Teledyne LeCroy 的 SDAIII 软件快速进行这些测量。 | 应用笔记 |
使用示波器进行 Tx EQ 测量 PCI Express 6.0 有 11 个新预设，需要一种测量最适合 Tx EQ 的方法。 SDAIII 软件可用于轻松进行 Tx EQ 的脉冲测量，以进行 PCIe 6.0 测试。 | 应用笔记 |
使用 PCIe 的 CrossSync PHY 测量 PCIe L1 子状态时序 如何将 CrossSync PHY 与示波器和协议分析仪结合使用来测量 PCIe L1 子状态时序。 | 应用笔记 |
使用 PCIe 的 CrossSync PHY 测量 PCIe L1 子状态功率 如何使用带有示波器和协议分析仪的 CrossSync PHY 来测量 PCIe L1 子状态功耗。 | 应用笔记 |
使用 PCIe 的 CrossSync PHY 调试 PCIe 动态链路行为 如何使用带有示波器和协议分析仪的 CrossSync PHY 进行与传输端 PCIe 链路均衡相关的测量。 | 应用笔记 |
PCIe 6.0 发送器均衡 (Tx EQ) 测试
PCI Express 接收器链路均衡校准和测试
PCI Express 发送器链路均衡测试
PCI Express 5.0 发射机电气测试
用于 PCI Express® 的 CrossSync PHY 简介
PCIe 电源管理转换的动态功耗分析
使用 CrossSync PHY 测量 L1 子状态以及进入和退出时序
使用 Crosssync PHY 捕获示波器上的 PCIe 速度变化
DesignCon 2025 上的自动化 PCIe® 一致性测试夹具特性演示
PCIe® 7.0 合规性测试在 DesignCon 2025 上演示
PCIe® 6.0 跨层分析演示将于 DesignCon 2025 上进行
在本次网络研讨会中，我们展示了 Alphawave Semi 的 IBIS-AMI 性能，并使用 Teledyne LeCroy 的分析 WaveMaster® 8650HD 示波器和 SDAX 软件，针对 PCIe® 7.0。该演示重点介绍了用于 PCIe 128 信号传输的基于 7.0 Gbps DSP 的 SerDes 的潜在测试。
加入 Teledyne LeCroy PCIe 6.0 物理层测试专家解释早期采用者在从 PCIe 5.0 迁移到 PCIe 6.0 时将面临的挑战以及如何克服这些挑战。
PCIe® 6.0 合规性和互操作性测试现已开始。欢迎加入 Teledyne LeCroy，我们将重点讲解每项电气测试，讲解背景理论、测试流程以及如何定义电气测试的通过/失败。
在 PCI Express 5.0 合规性测试概述网络研讨会系列的第二部分中，我们介绍了新的 PCIe® 5.0 电气合规性测试程序——有哪些新内容、与前几代有何相同之处以及如何避免最常见的测试陷阱。
与 Teledyne LeCroy 一起观看 PCI Express 5.0 电气一致性测试的现场演示。 在本次网络研讨会中，我们将演示测试或验证工程师执行 PCIe 所需要做的一切® 5.0 CEM 物理层/电气合规性测试。
Teledyne LeCroy 的 PCI Express 物理层测试专家将分解每个测试，解释背景理论、测试过程如何工作、如何确定通过和失败，以及如何跟踪和调试问题。
在本次网络研讨会中，我们展示了测试或验证工程师执行 PCIe 4.0 CEM 合规性测试所需要做的一切。
与 Teledyne LeCroy 的行业专家一起学习验证和调试链路训练和其他协议导向的电气行为的新技术。
学习新技术来验证和调试 PCIe 链路训练、电源管理转换和其他协议导向的电气行为。
在本次网络研讨会中，我们演示了如何识别和调试可能导致链路性能不佳的潜在信号完整性问题。
| 姓名 | |
|---|---|
QPHY2-PCIEn-TX-RX 使用说明书 适用于 PCIe 6.0 至 PCIe 1.0 的 PCI Express 一致性测试软件使用说明书。 | 使用指导手册 |
