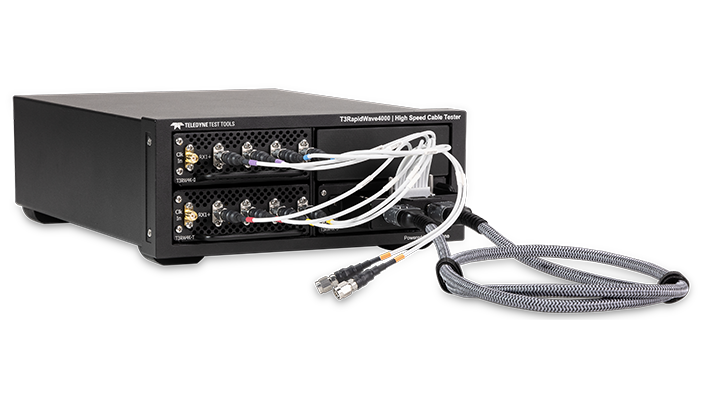

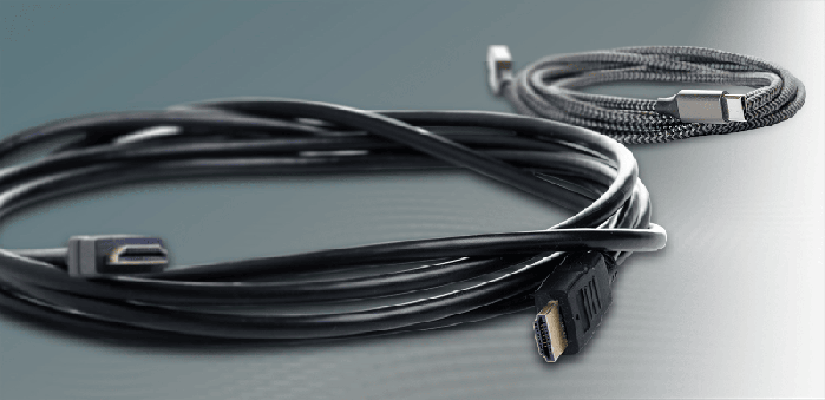

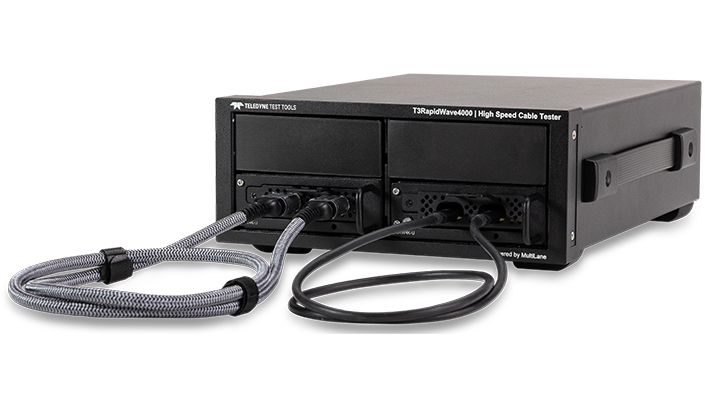

RapidWave4000 是一款高速高级电缆测试仪，可满足 USB Type-C、HDMI 2.1 和其他传输速率高达 48 Gb/s 的电缆的严格测试要求。

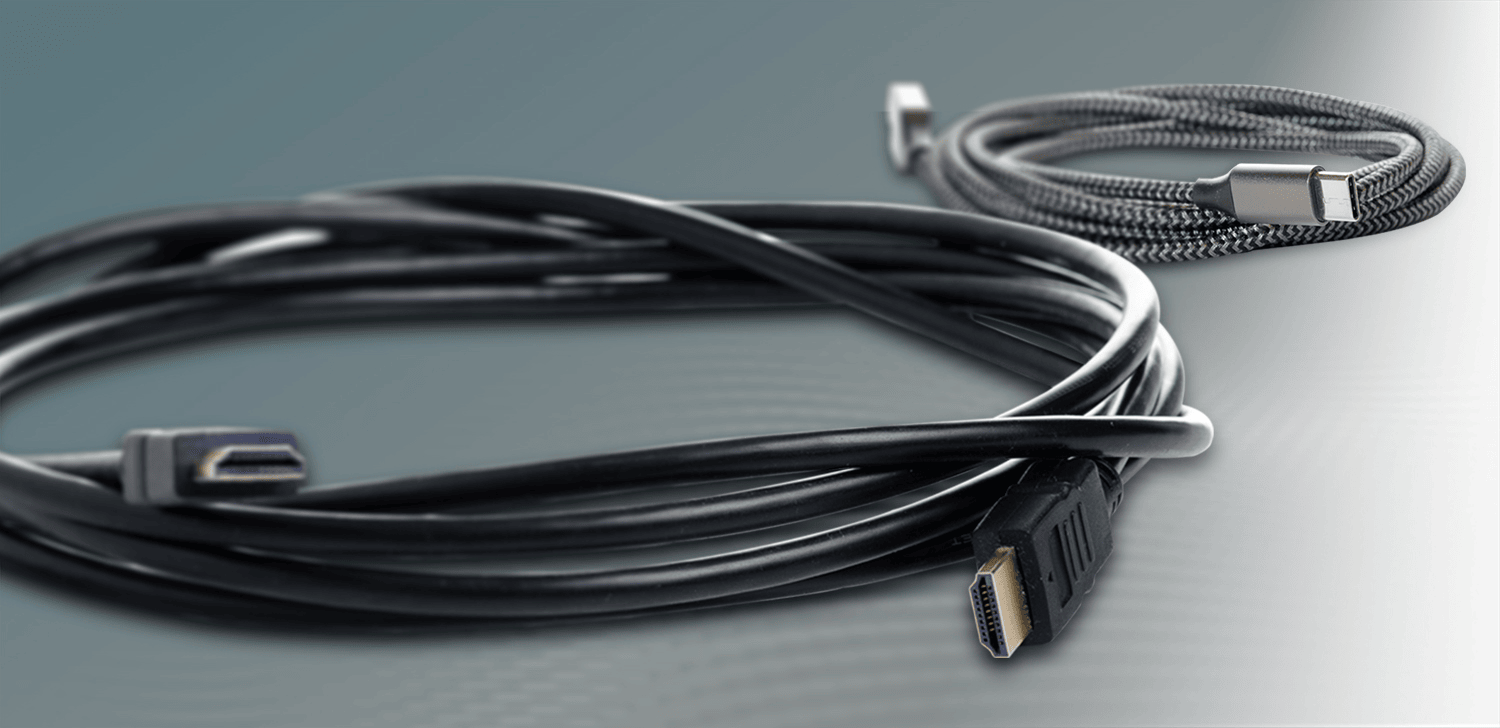

如果您在关键应用中使用 USB-C 和 HDMI 电缆，并且需要客观地测量供应商电缆质量，那么您需要 RapidWave4000 高级电缆测试仪。
电缆以更快的速率传输更多数据，同时还承载更多功率。 您对上一代电缆执行的测试是不够的。

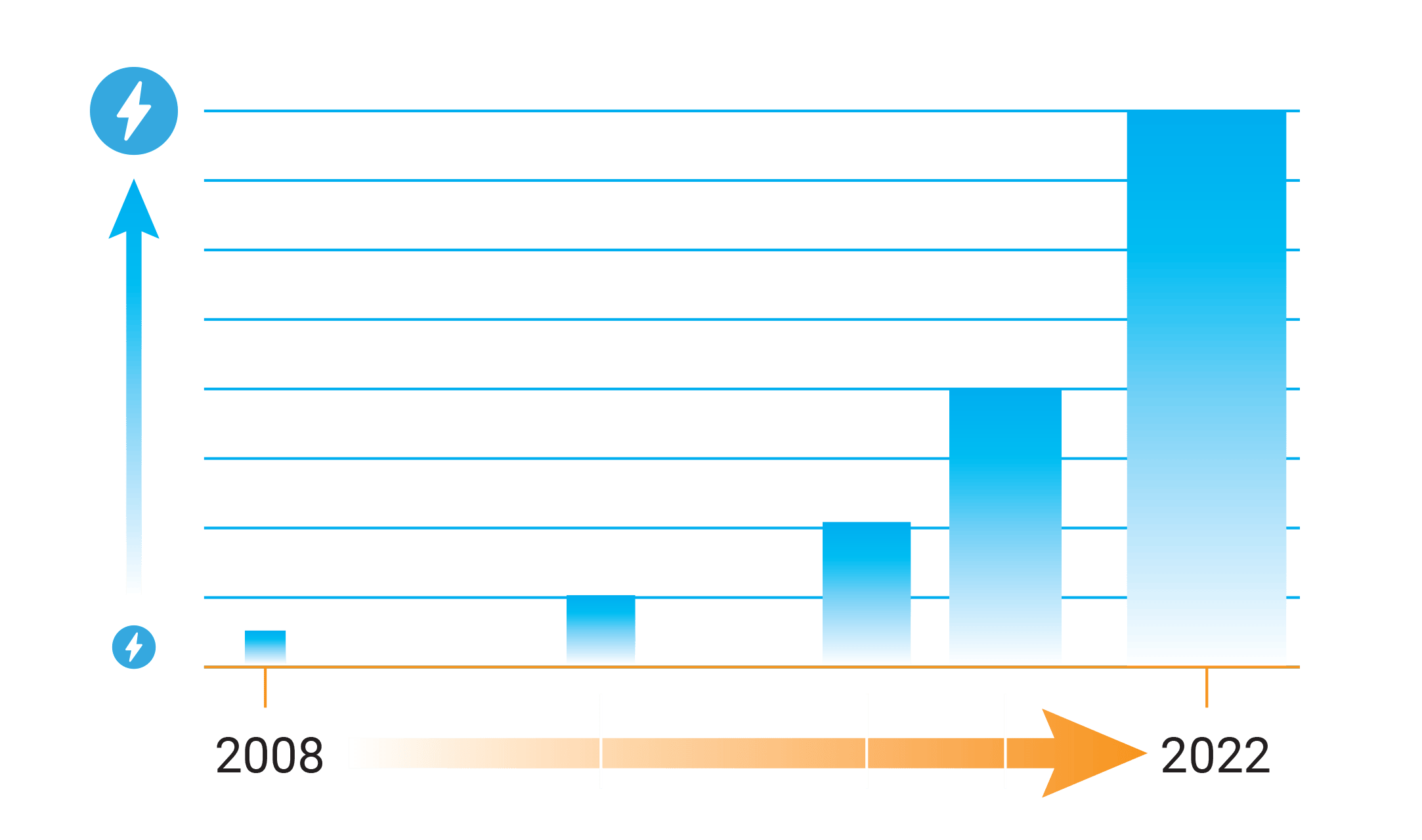

与上一代电缆相比，较新的高速 USB 和 HDMI 电缆传输数据的速度快了许多倍，并且提供的功率也大得多。
RapidWave4000 自动化高级电缆测试仪可快速执行基本电气测试、低速通道协议通信和高级信号完整性测试。
对 USB Type-C 和 HDMI 2.1 电缆执行更快的根本原因故障分析，更快地解决生产电缆故障问题。 RapidWave4000 高级电缆测试仪改进了电缆故障分析。

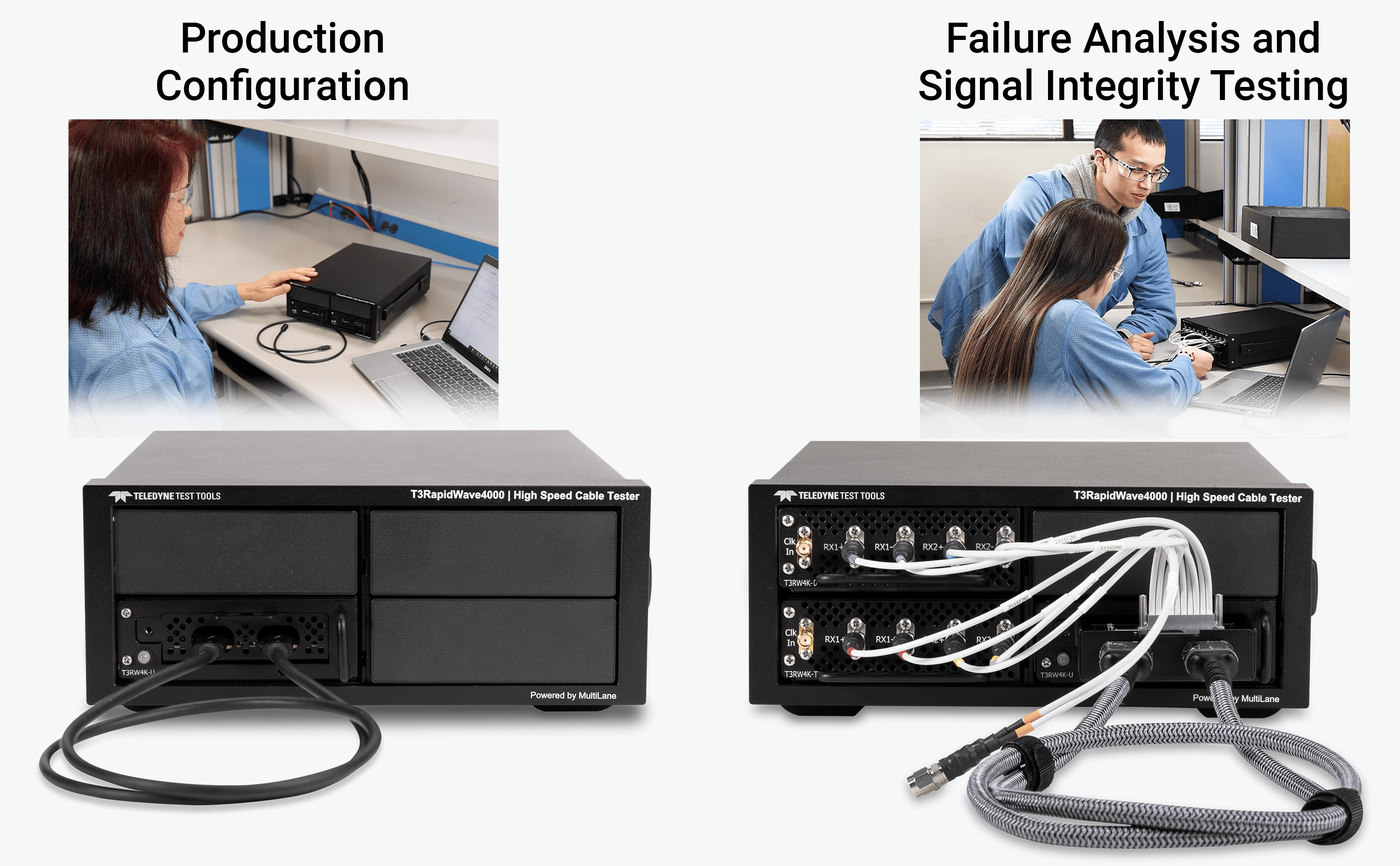

RapidWave4000 电缆测试仪功能全面且快速。 它可以快速执行所有高速电缆生产和合规性测试，还可以配置用于电缆故障分析。
RapidWave4000 生产测试模块 (T3RW4K-U) 用于 RapidWave4000 主机，使用价格适中且可互换的适配器来连接不同的连接器。 测试和测量包括连续性分析、直流电阻 (DCR) 和引脚测试、静态电流、插入损耗 (±1.5 dB) 和 E-marker 数据验证。
RapidWave4000 高级信号完整性模块（T3RRapidWave4 主机的 W4000K-T) 与生产模块 (T3RW4K-U) 执行信号完整性测量和故障分析测试。 测试包括带模板的多个眼图、插入损耗测量、串扰、阻抗曲线以及对间和对内偏移
T3RapidWave4000 以较低的前期资本设备和运营成本执行所有必需的电气和信号完整性测试。 或者使用 Teledyne Manufacturing Cloud 按测试付费，以最大限度地减少前期设备成本，将成本分配到您需要的地方，并优化您的测试预算。
RapidWave4000 执行全方位的电气测试和高级信号完整性故障分析测试USB Type-C 和 HDMI 2.1 Type A 线缆以最高额定速度运行。 Total Phase 无法声明这些功能使用他们的 Advanced Cable Tester v2。 此外，使用 RapidWave4000 可以大大降低测试成本。
产品详细信息和订购信息以及产品配置示例用于生产按测试付费和无限制的测试配置。
产品规格书
产品配置摘要和详细订购信息生产按测试付费和无限制测试配置的示例。
产品说明书
总结产品概述和详细的竞争比较至总相位高级电缆测试仪 v2
销售单
操作手册 T3RapidWave4000 生产电缆测试仪
用户手册
我们解释了 USB Type-C 和 HDMI 2.1 电缆的最新测试要求、标准要求的内容和可选的内容，以及生产、质量保证和工程部门如何使用高级电缆测试来快速识别电缆故障模式，从而降低生产成本，提高质量。
与 Eric Bogatin 教授一起描述如何超越生产电缆测试并使用高级信号完整性测试，例如眼图、插入损耗、串扰测量和阻抗曲线，以了解为什么电缆未能通过生产测试或了解有多少余量在电缆设计中。 Eric 将演示如何在不使用昂贵的示波器、矢量网络分析仪 (VNA) 或 TDR 的情况下完成所有这些工作。

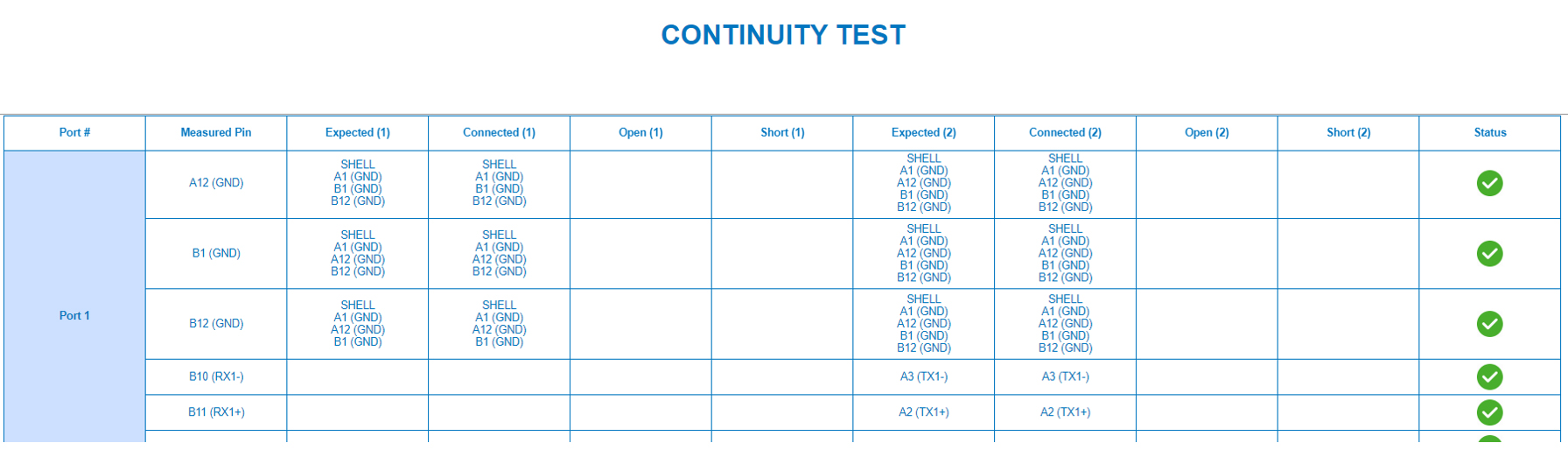

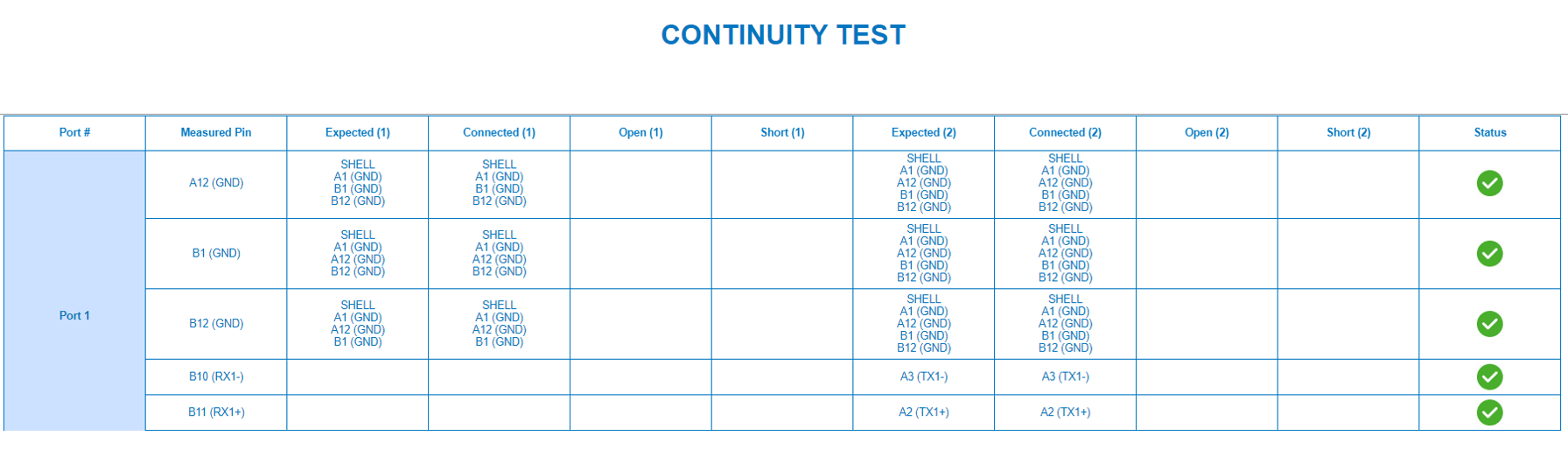

连续性（开路/短路）

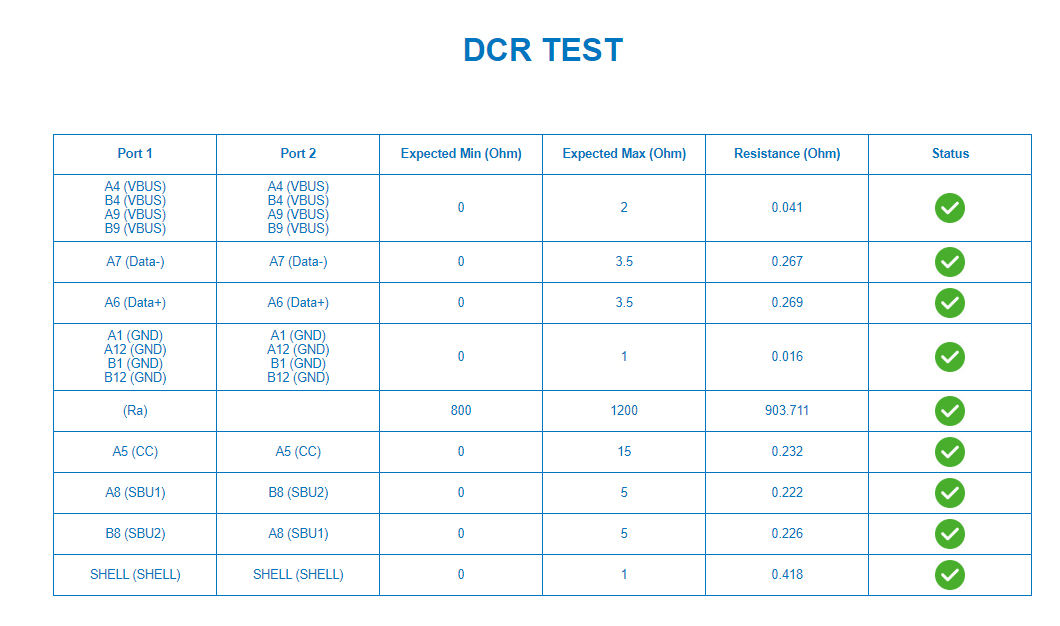

直流电阻

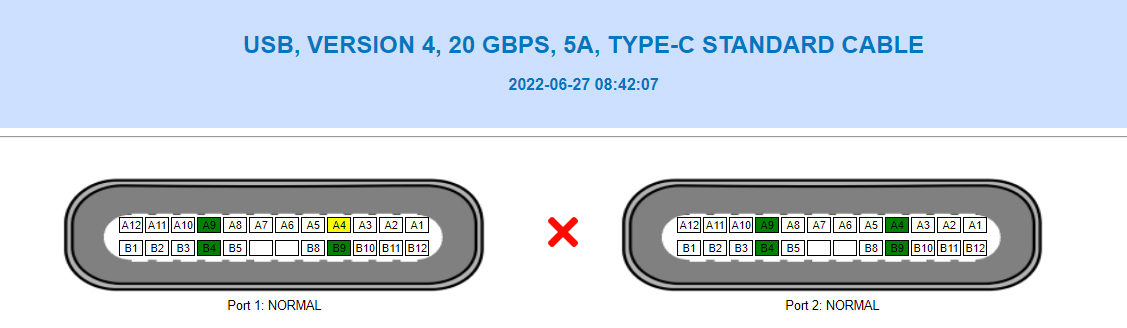

DCR 引脚（仅限 USB）

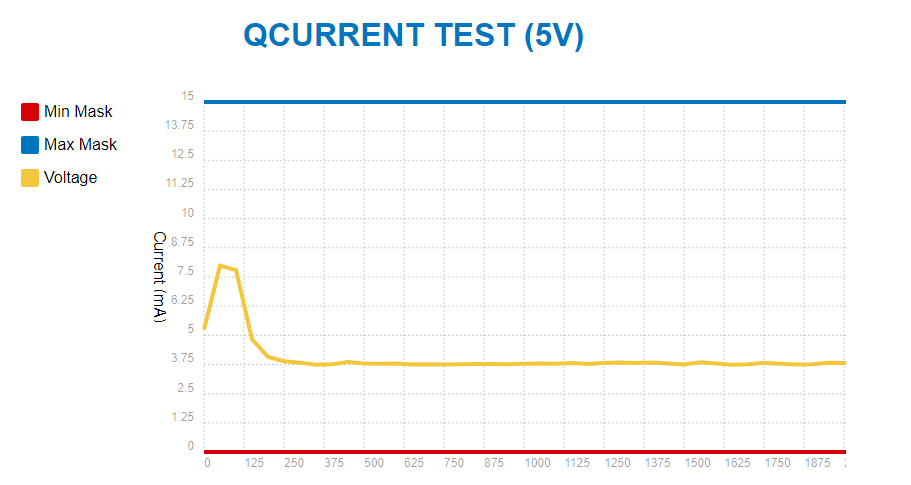

静态电流（仅限 USB）

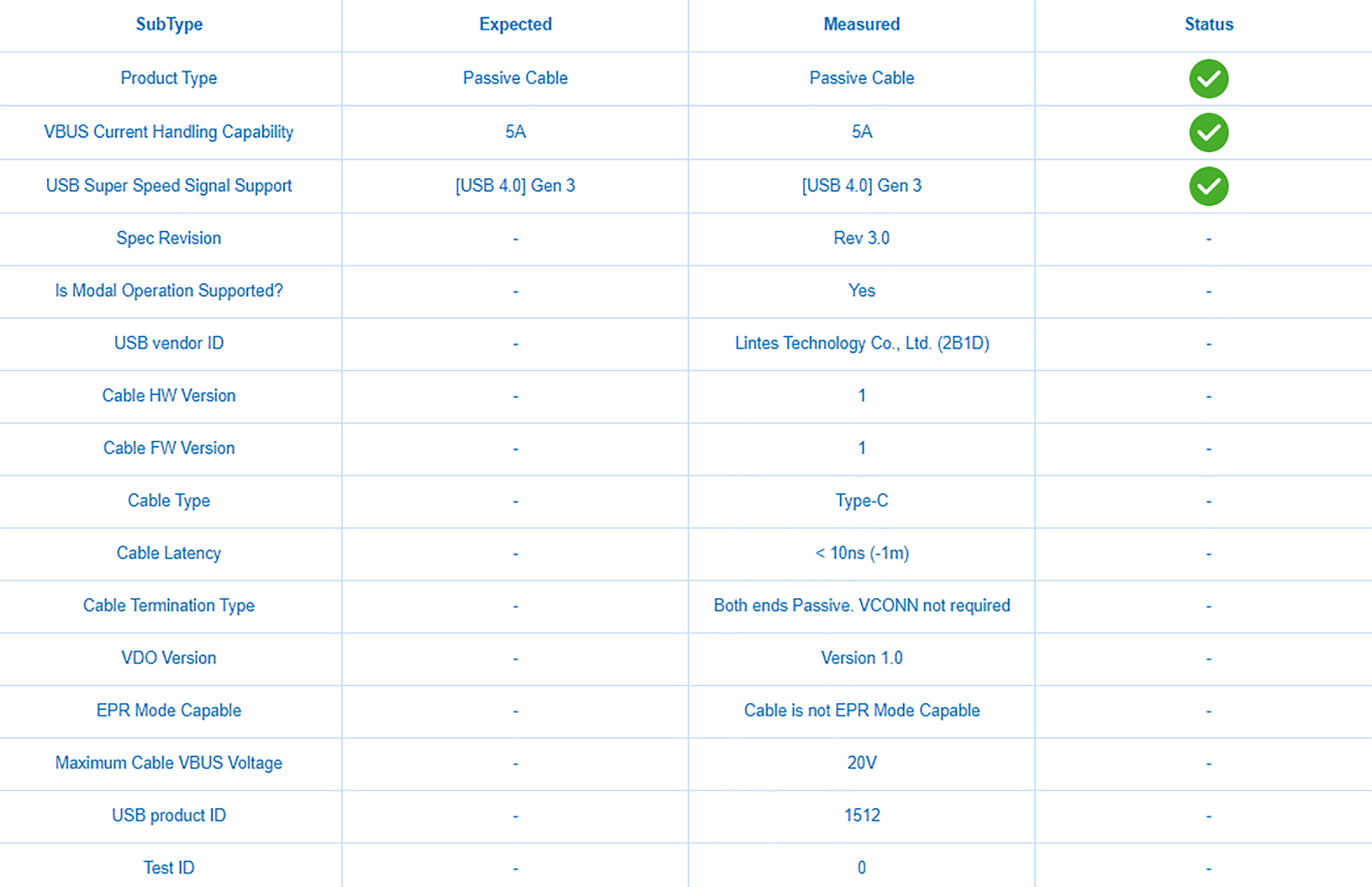

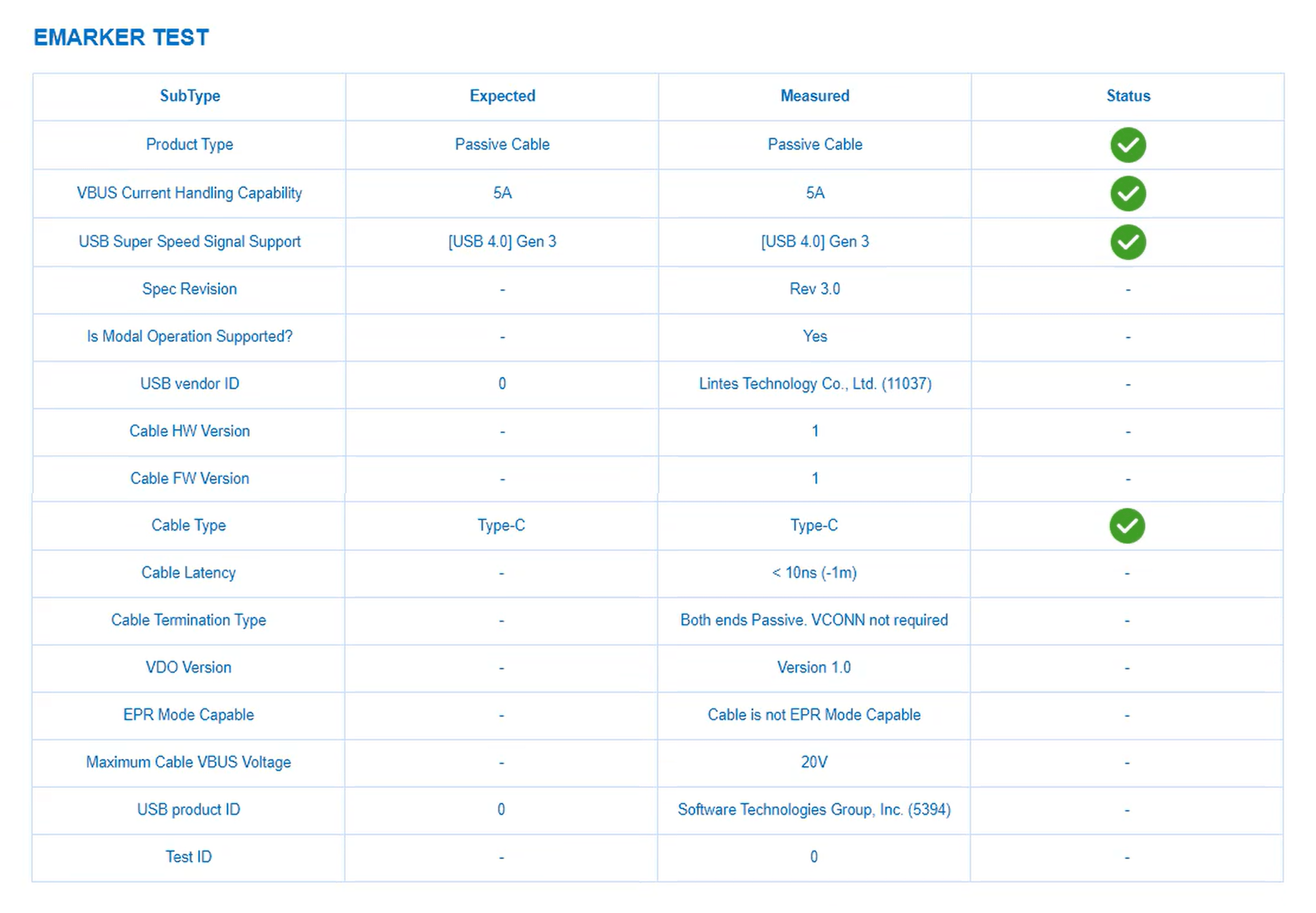

电子标记读取（仅限 USB）

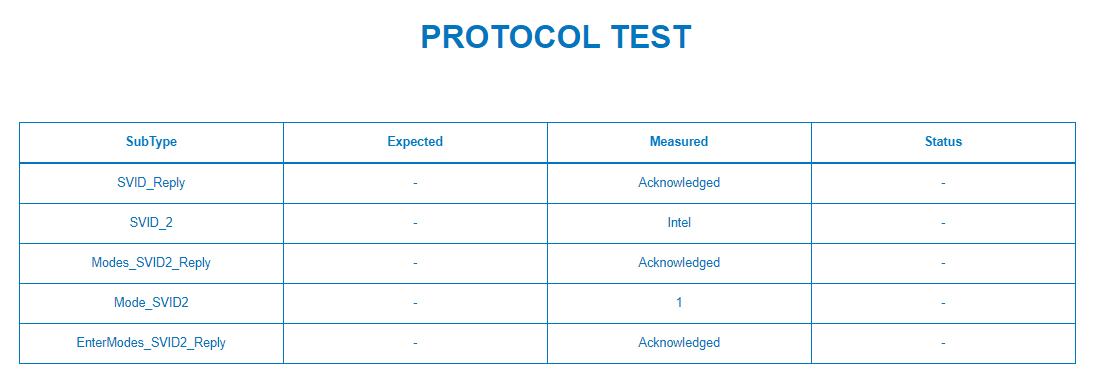

SVID 协议测试（仅限 USB）

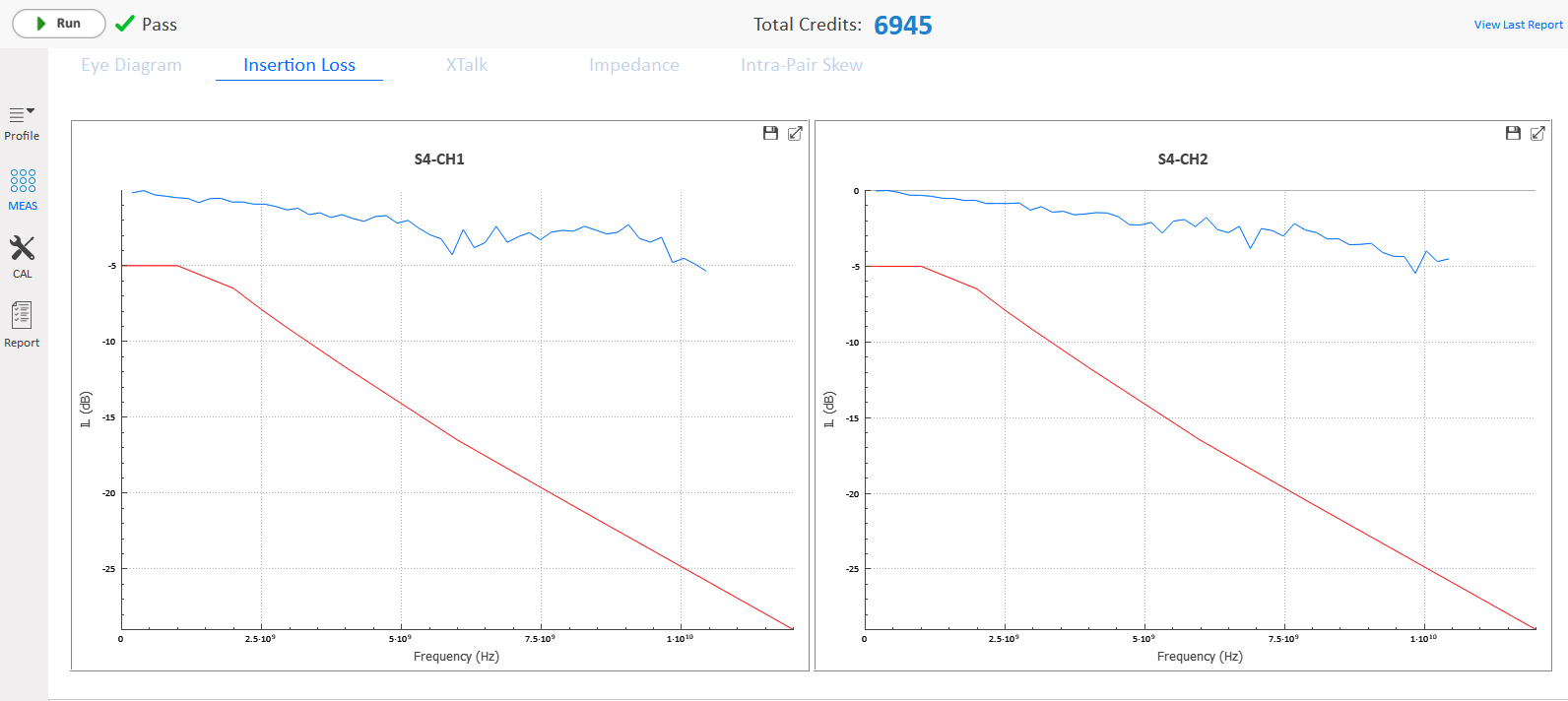

插入损耗（精度）

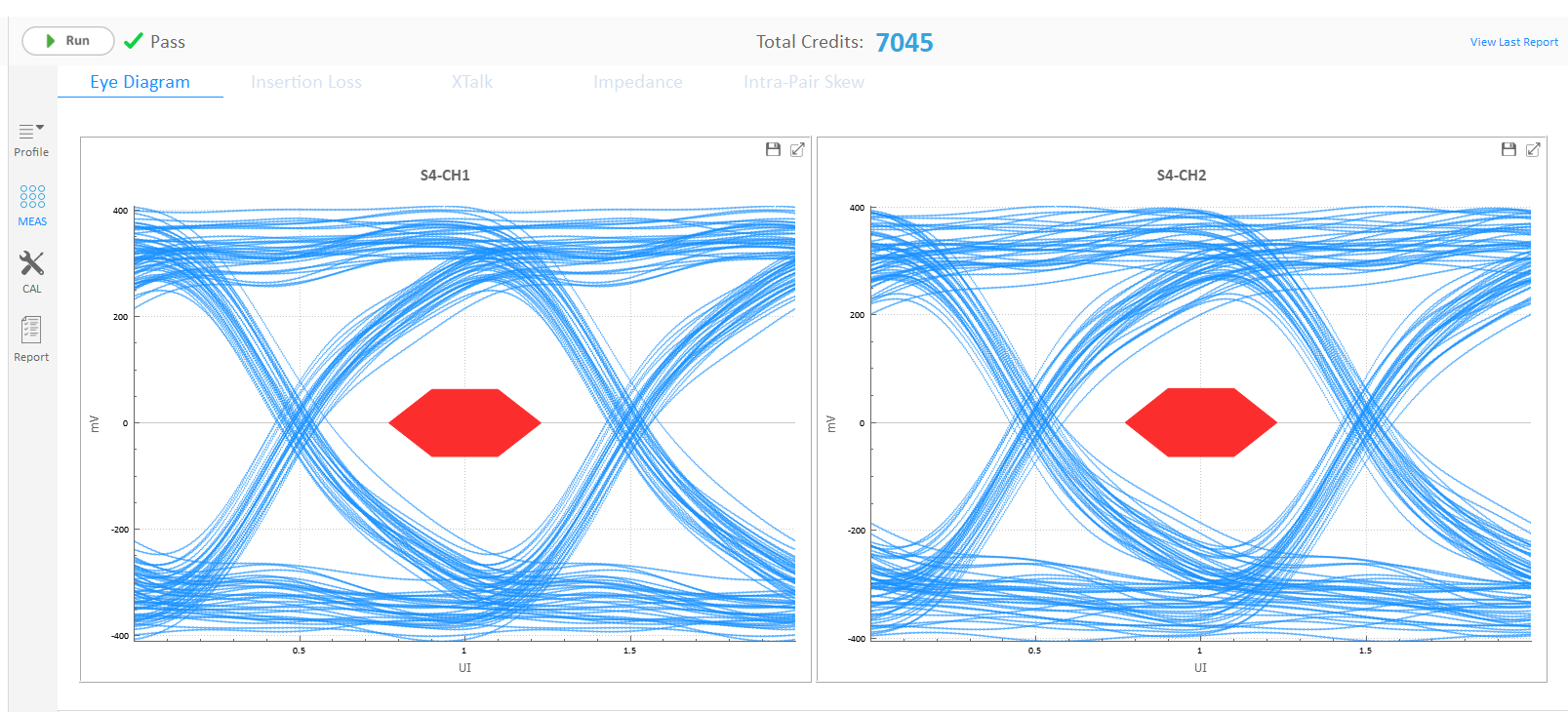

眼图

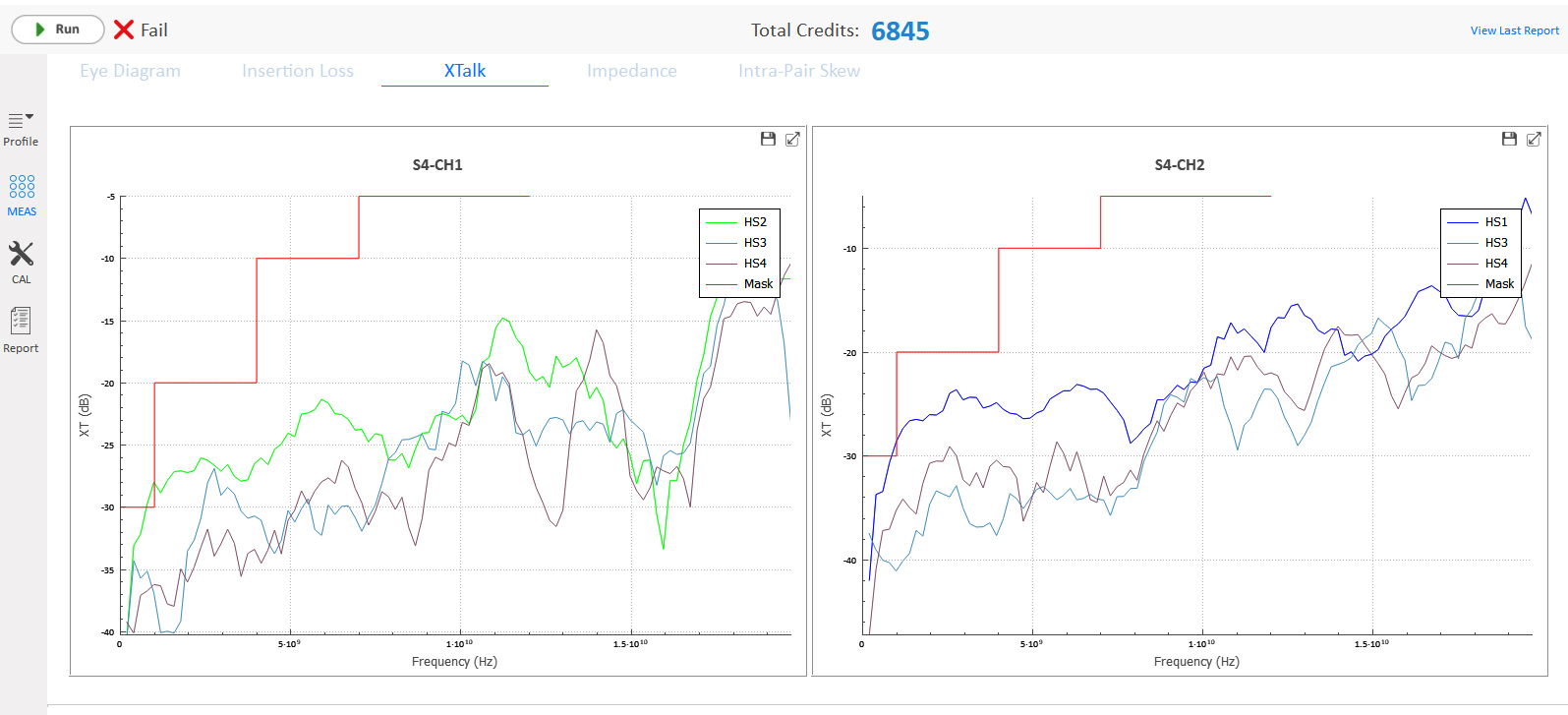

串扰测试

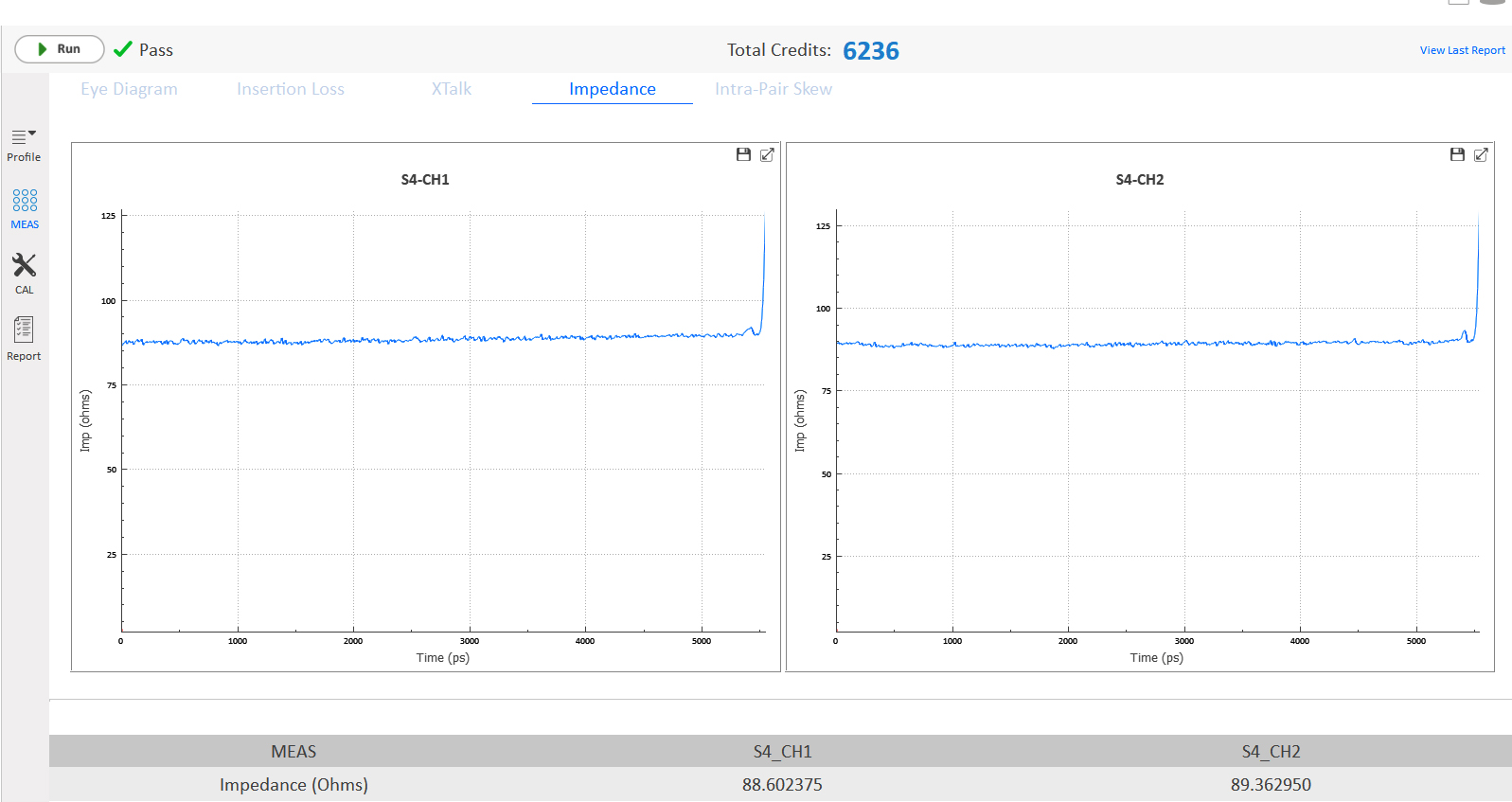

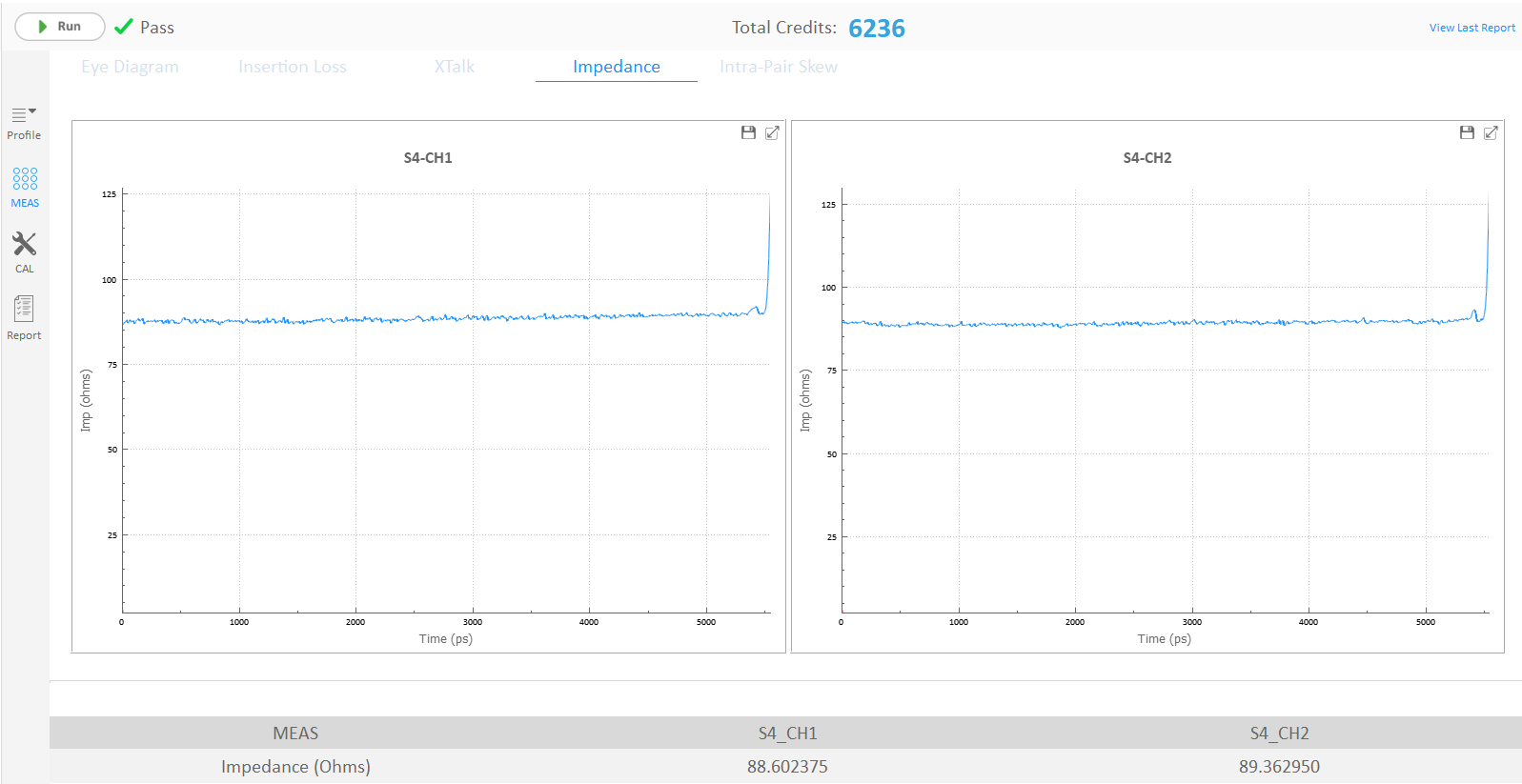

阻抗曲线
对间偏斜

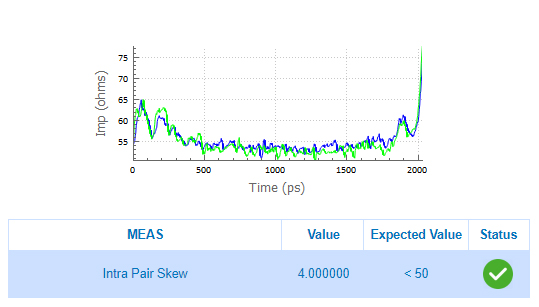

对内偏斜
含
是（± 1.5 分贝）
---
是（± 0.5 分贝）
高级电缆测试仪 4 插槽机箱
生产模块
高级信号完整性模块 DSO/TDR
50 学分用于每次测试付费
USB4, Type-C 转 Type-C, 适配器 T3RW4K-U模块
HDMI-A 到 HDMI-A，适配器 T3RW4K-U模块
USB4, Type-C 转 Type-C, 适配器 T3RW4K-T 模块
HDMI-A 到 HDMI-A，适配器 T3RW4K-T 模块
USB 校准适配器
HDMI 校准适配器
高级适配器的电缆和附件
高级电缆测试仪 4 槽机箱
50K 学分用于按次付费*
USB4, Type-C 转 Type-C, 适配器 T3RW4K-T模块
HDMI-A 到 HDMI-A，适配器 T3RW4K-T模块
高级电缆测试仪 4 插槽模块化主机
USB校准适配器
HDMI校准适配器

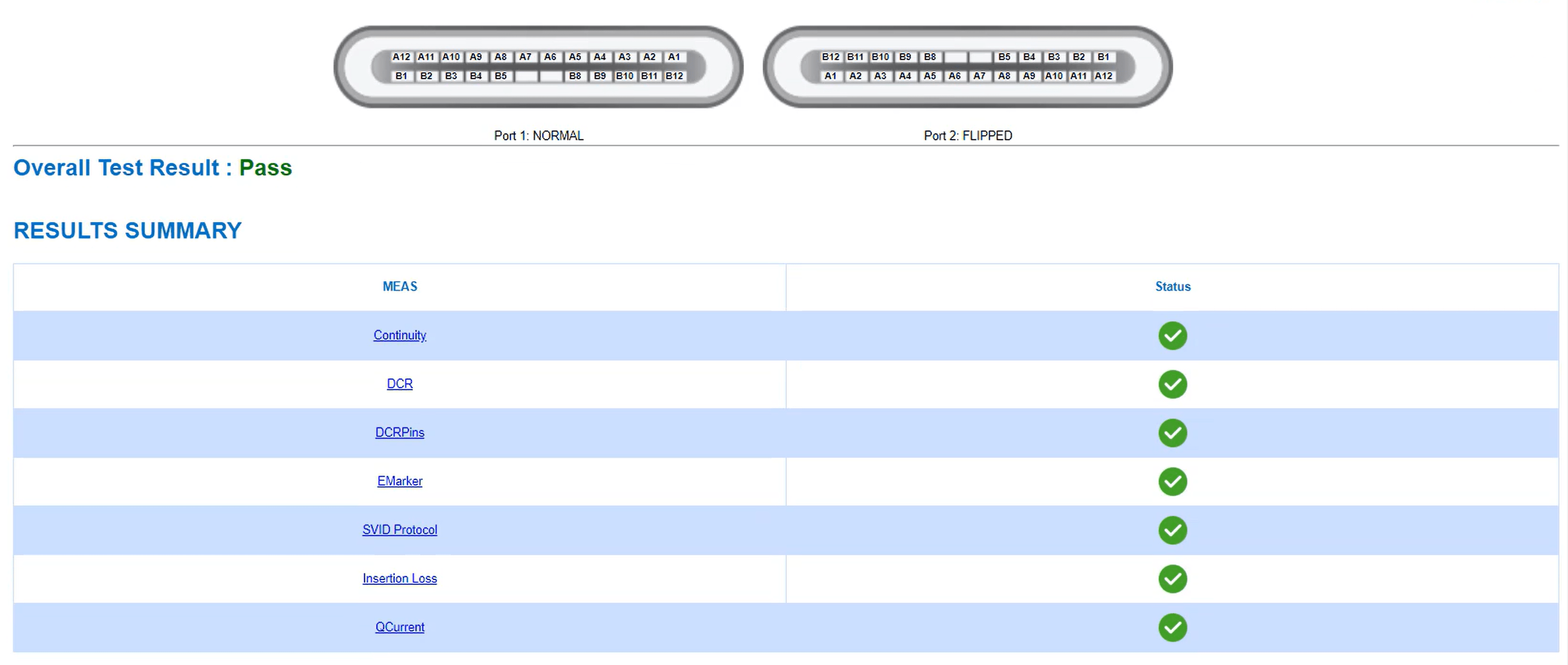

T3RW4K-U模块专为满足高品质电缆生产的需要而设计。 该模块可快速执行连续性、直流电阻、静态电流、SVID 协议测试和 E-marker 交替模式验证等生产测试，以及每个高速差分对的信号完整性插入损耗测试。
经过校准的低成本适配器可确保您的生产电缆测试仪始终符合规格，并允许您轻松互换电缆类型和端接。此外，业界首创的按测试付费选项可将设备资本成本降低高达 50%。
高级信号完整性模块 T3RW4K-T (DSO/TDR) 专门设计用于与生产模块一起执行高速数据电缆信号完整性的精确测量，包括：多图和模板测试、精确的插入损耗、串扰、阻抗配置文件测试、对间偏斜和对内偏斜

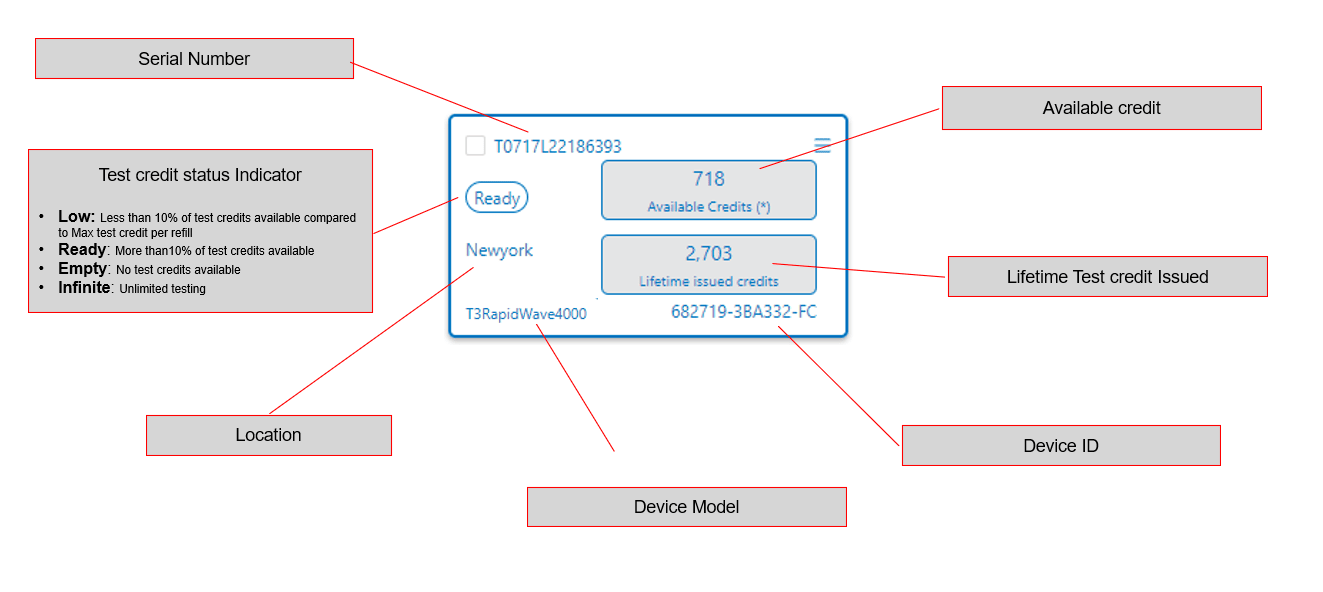

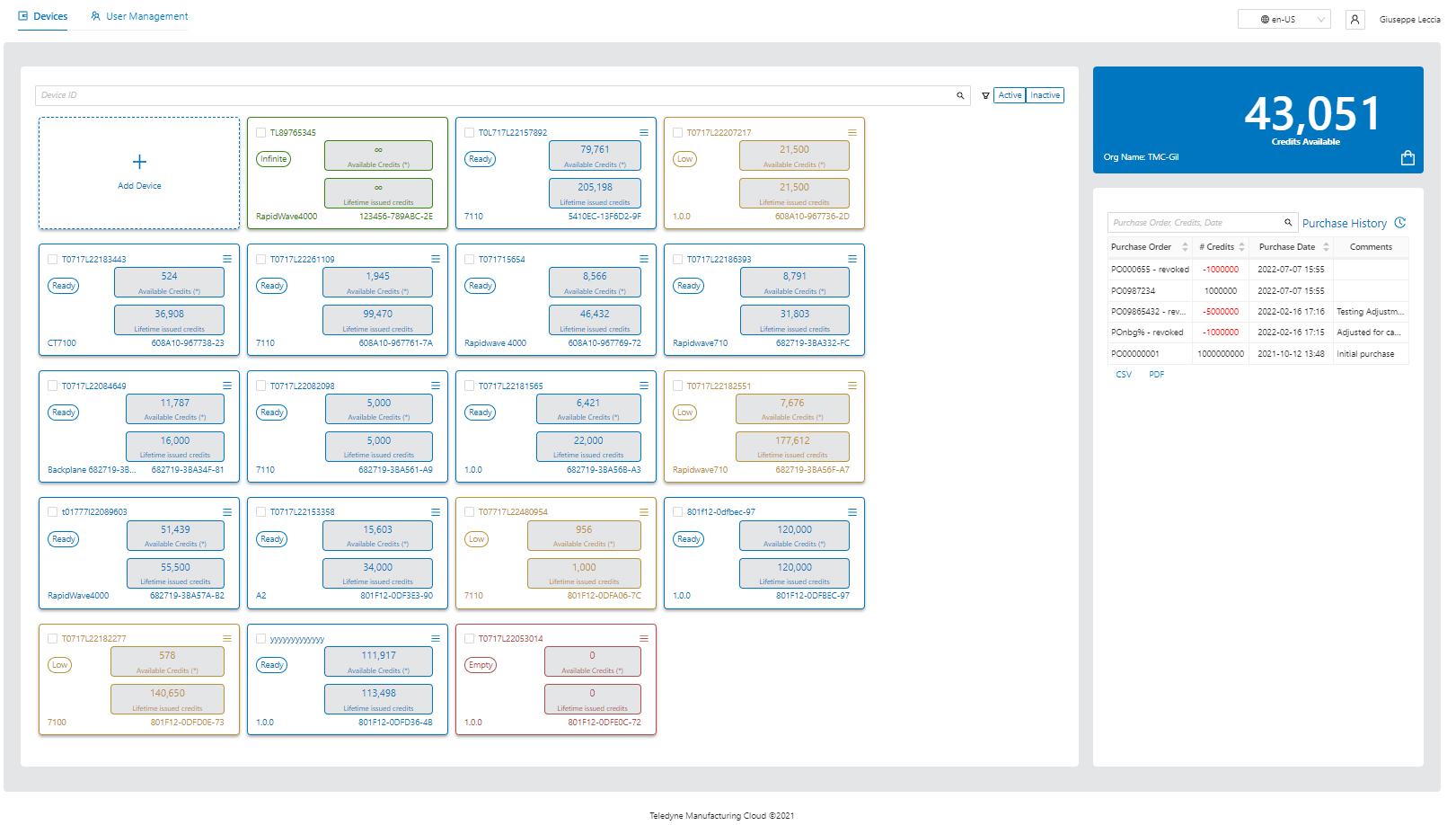

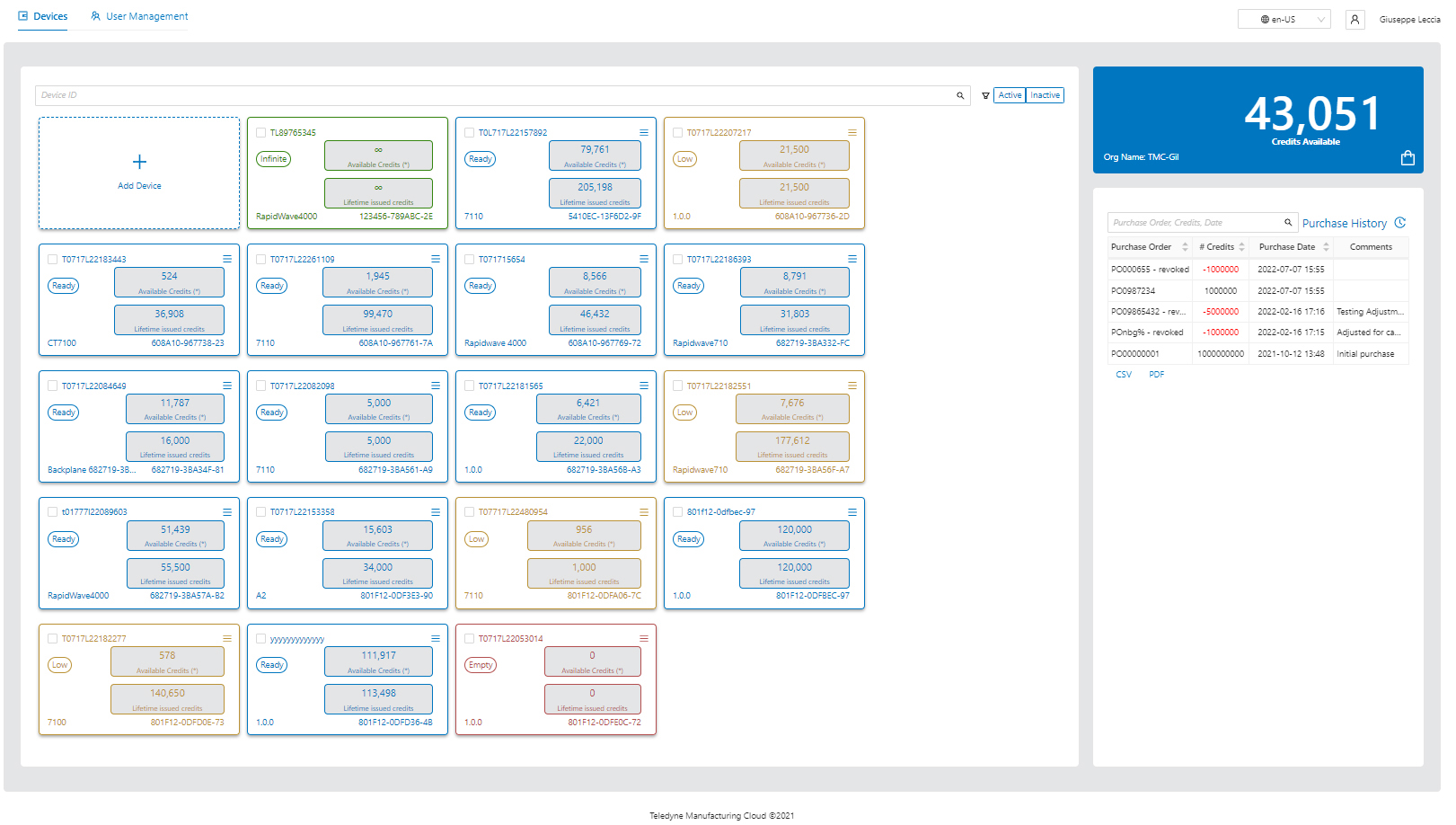

“按测试付费”系统代表了范式转变。 这是一种以传统购买价格的一小部分获得最先进设备的创新方式。 它还能够更好地将测试成本分配给各个项目/客户。 使用 Teledyne Manufacturing Cloud (TMC)，可以检查信用状态并立即转移到选定的 T3RapidWave4000 电缆测试仪，无论它们在哪里运行。
