主要功能
-
支持 2.5/5/10 G MultiGBase-T1 (IEEE 802.3cg)
-
高度自动化且易于使用
-
完整的测试解决方案，包括测试夹具、信号发生器和电缆
-
生成带有通过/失败结果和完整注释的屏幕截图的报告
-
支持所有 PMA 发射机测试
-
最大输出压降
-
发射机线性度
-
发射器定时抖动
-
RJ 发射机 MDI 随机抖动
-
DJ 发射机 MDI 确定性抖动 - Pk-Pk 确定性抖动 (DJpk-pk)
-
DJ 发射机 MDI 确定性抖动 - Pk-Pk 奇偶抖动 (EOJpk-pk)
-
发射机功率谱密度 (PSD) 和功率
-
发射机峰值差分输出
-
具有“测试停止”的高级调试能力
自动化一致性测试
QPHY-MultiGBase-T1 根据 MultiGBase-T1 规范执行物理媒体附件 (PMA) 的电气合规性测试。 详细的连接图确保正确设置并提供有关每个测试所需测试模式的信息。 测试完成后，结果会自动编译成包含屏幕截图的综合报告。
灵活的调试环境
使用“测试时停止”功能，用户可以在每次单独测试后暂停测试并观察结果。 届时，可以利用任何示波器工具进行进一步调试，完成后，只需单击一个按钮即可无缝恢复测试。

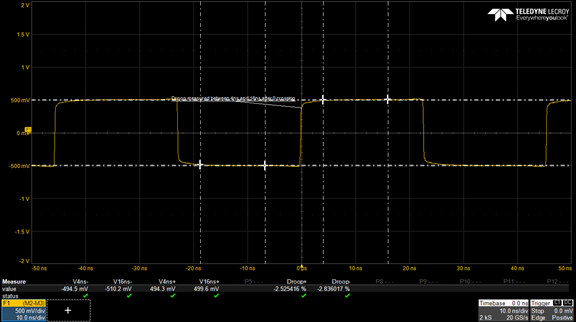

最大输出压降
执行Droop测试以确保发射机输出和 MDI 输出（连接器）之间没有发生过度滤波。 在测量初始过零后 4 ns 的电压 (Vinit) 和过零后 16 ns 的电压 (Vdelay) 后计算Droop值。
发射机线性度
发射机线性度测试验证发射机的信噪比和失真比 (SNDR) 是否超过规定量。 该信号是在测试模式 4 下测量的，同时 PHY 正在传输具有 PRBS4Q 模式的连续 PAM13 信号。

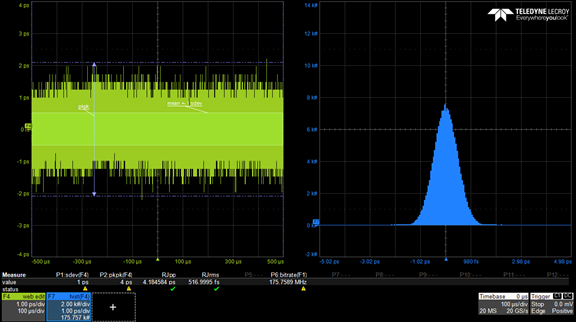

发射器定时抖动
对于 MultiGBase-T1，抖动是在不同条件下测量的。 前两个称为发射器定时抖动，是在 DUT 处于主配置或从配置时的 175 MHz 时钟输出上测量的。 下一个称为传输 MDI 随机抖动，它是在 DUT 发送类似于 175 MHz 时钟信号的模式时在 MDI 接口上测量的。

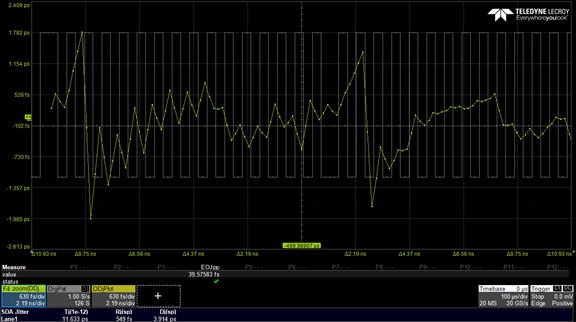

发射机 MDI 确定性抖动
该测试使用两种不同的模式和设置测量 MDI 接口上的确定性抖动。 第一个测试使用 JP03A 测试模式测量确定性抖动 (DJpk-pk)，第二个测试使用 JP03B 测试模式测量偶奇抖动 (EOJpk-pk)。
发射机功率谱密度和功率
功率谱密度 (PSD) 测量信号的功率含量与频率的关系，并显示信号的能量分布情况。 使用示波器进行 PSD 测试无需购买频谱分析仪。
