主要功能
-
支持 10Base-T1S (IEEE 802.3cg)
-
高度自动化且易于使用
-
生成带有通过/失败结果和完整注释的屏幕截图的报告
-
完整的测试解决方案，包括测试夹具和电缆
-
支持所有 PMA 发射机测试
-
输出电压
-
输出下降
-
定时抖动
-
功率谱密度 (PSD)
-
具有“测试停止”的高级调试能力
自动化一致性测试
QPHY-10Base-T1S 根据 10Base-T1 规范执行物理介质附件 (PMA) 的电气合规性测试。 详细的连接图确保正确设置并提供有关每个测试所需测试模式的信息。 测试会话完成后，结果会自动编译成包含屏幕截图的综合报告。
灵活的调试环境
使用“测试停止”功能，用户可以在每次测试后暂停测试并观察结果。 届时，可以利用任何示波器工具进行进一步调试，完成后，只需单击一个按钮即可无缝恢复测试。
发射器输出电压
输出电压通过测量测试模式1波形上的峰峰值电压来计算

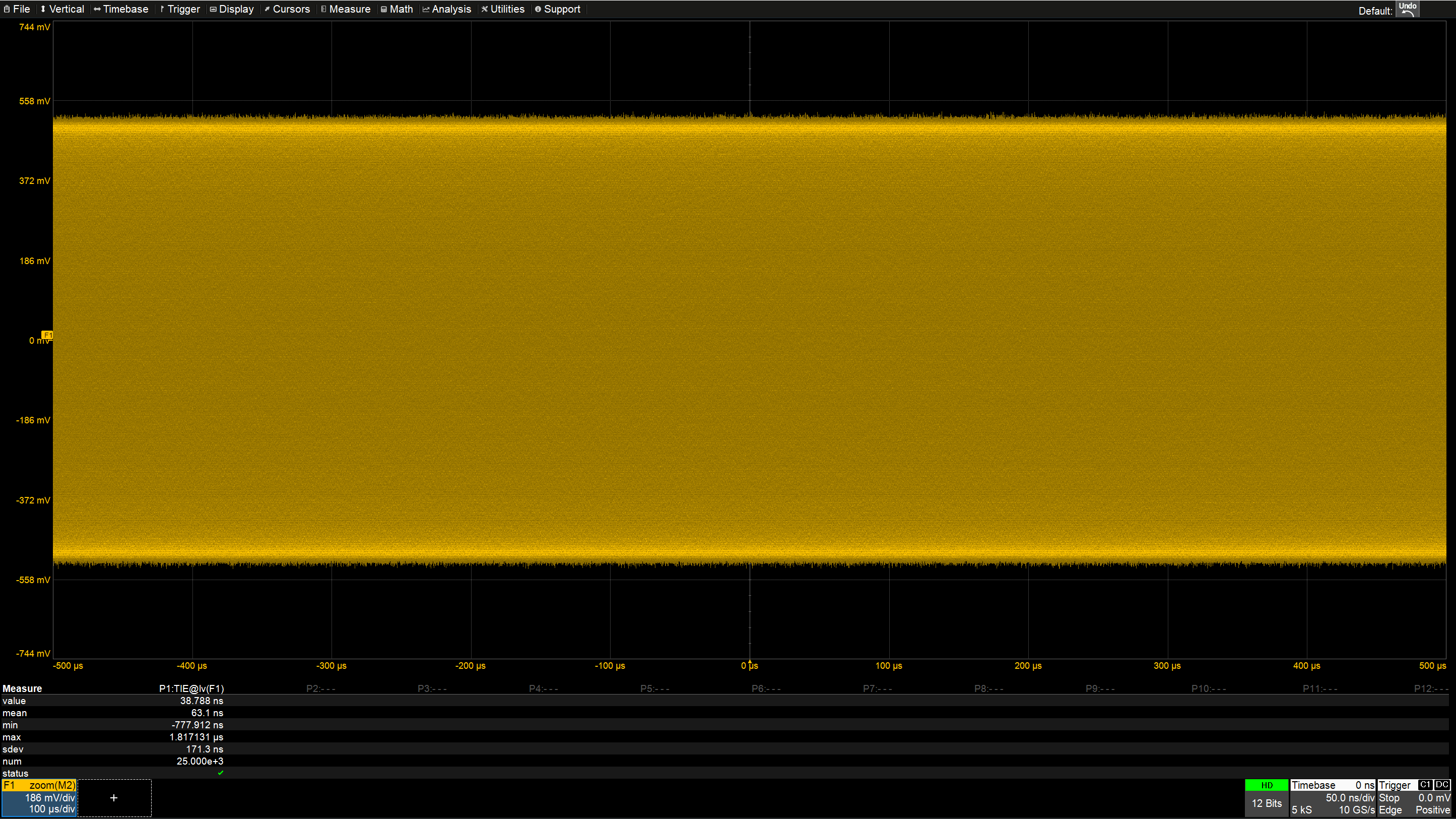

发射器定时抖动
当 DUT 处于测试模式 1 时，将发射器主控定时抖动定时。测量 TIE，并使用 TIE 值的范围来计算峰峰值 TIE 抖动。

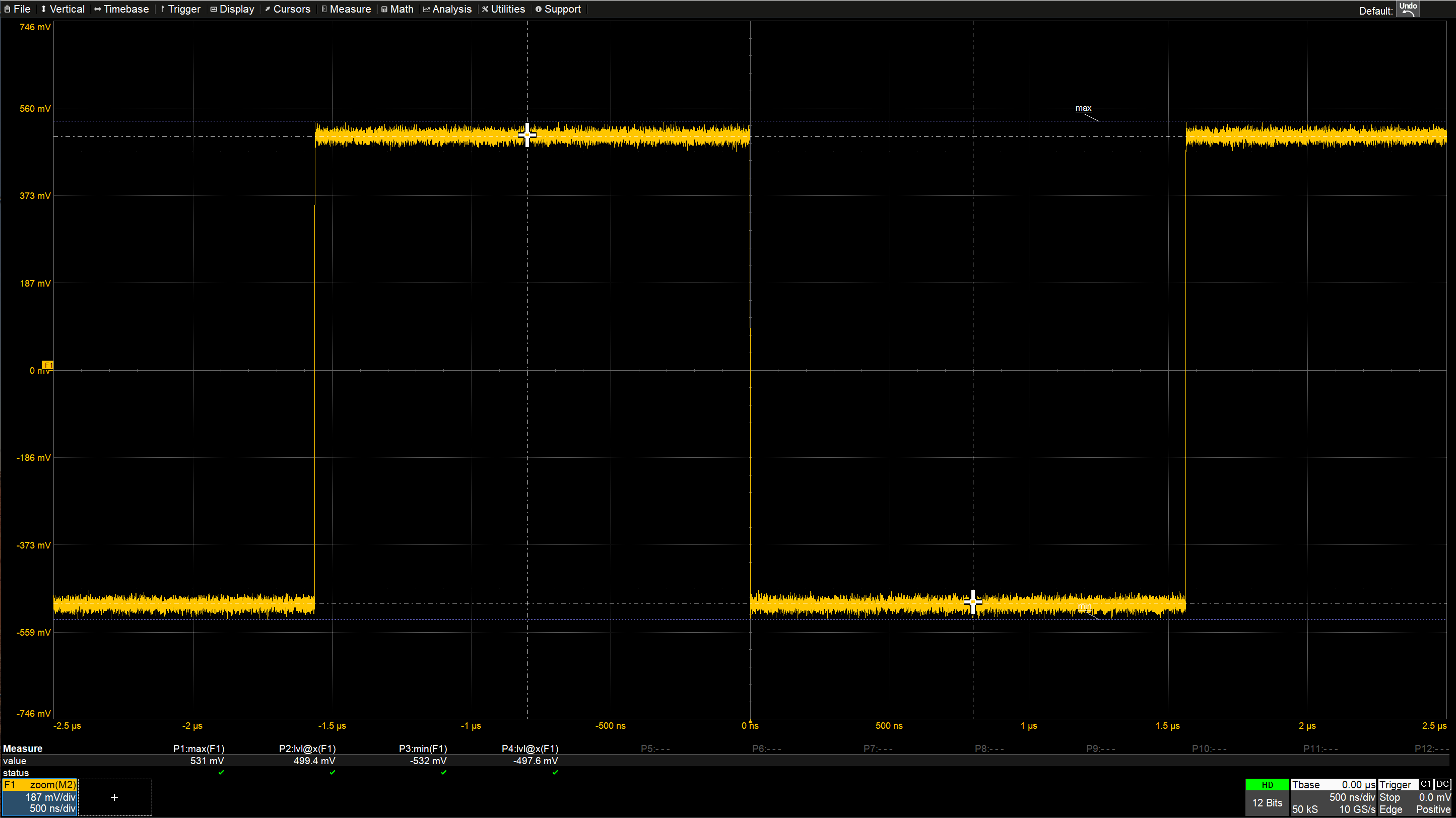

发射器输出下降
输出压降是根据测试模式 2 波形中的正符号和负符号计算的。 相对于过零后的初始峰值（由 Max 和 Min 参数表示）和初始峰值后 800 ns 的值测量下降幅度。
发射器PSD
当 DUT 正在发射测试模式 3 时，发射机的功率谱密度 (PSD) 将根据模板定义的指定限制进行测试。使用示波器进行 PSD 测试无需购买频谱分析仪。
