自信地捕获 PCIe 4.0/5.0

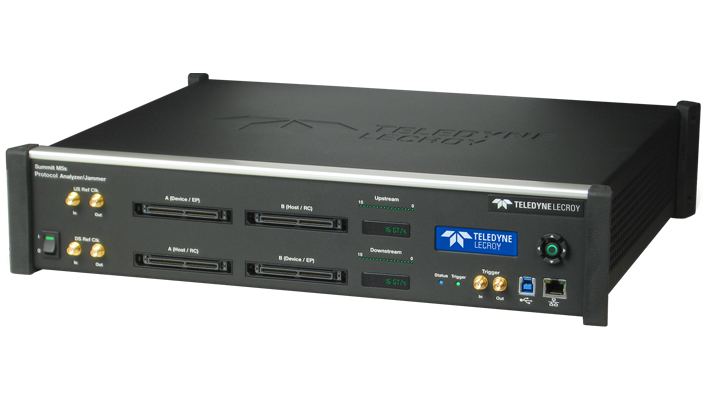

Summit M5x 协议分析器/错误注入器不仅支持PCIe 4.0 规范而且还支持下一代 PCIe 5.0 (32GT/s) 规范和 Gen-Z 规范。 这台SummitM5x 除了高速记录和分析之外，还为 PCIe 和 Gen-Z 测试引入了新的错误注入（干扰）功能。 这 Summit M5x 协议分析仪/错误注入器具有 PCIe 4.0“RAS”错误和 Gen-Z 干扰注错测试功能。

Summit M5x 平台支持 PCIe 5.0，支持高达 32 GT/s 的传输速度。 现在使用 PCIe 5 的 Summit M4.0x 用户可以通过购买软件许可升级以及他们环境可能需要的必要配套硬件来升级到 PCIe 5.0。 该分析平台还支持监控和分析其他利用 PCIe 电气规范但使用自己协议的高速协议（例如 Gen-Z 和 CCIX）。

Summit M5x 引入了一种新的探测方法，无需使用传统的“插入器”类型的探头来连接被测系统。 这是利用水平插入的基于服务器的系统的理想选择。 这 Summit M5x 支持 PCIe 4.0、Gen-Z 和 CCIX，链路宽度高达 x16，PCIe 5.0 链路宽度高达 x8。 这 Summit M5x 可配置高达 128GB 的​​跟踪内存，这对于需要长协议记录的用户来说是有利的。 协议分析仪可以通过 USB 或通过 1000baseT 以太网远程控制。 这 Summit M5x 协议分析仪还可以使用 CrossSync 与 Teledyne LeCroy 的其他高速协议分析仪同步，该功能可实现时间对齐的数据包流量以及来自多个高速串行总线的交叉触发，以满足跨桥设计、调试和验证的需要。

凭借支持 PCI Express 4.0/5.0 和 Gen-Z 规范、2.5、5、8、16 和 32GT/s 的数据速率、从 x1 到 x16 的通道宽度以及完整的 128 GB 记录内存等高级功能， Summit M5x 协议分析器为高级 PCI Express 和 Gen-Z 产品的开发人员和用户提供强大的功能和灵活性。 这 Summit M5x 是目前市场上更专业、更精密的协议分析器。

Summit M5x 协议分析仪/干扰器具有 PCIe 4.0 干扰测试功能。 Summit M5x 可以修改、替换、插入或删除 PCIe 根复合体和端点之间的流量，以验证是否符合设计规范并识别协议行为中的潜在错误。 与过去几年的 PCIe 干扰器不同，注错根复合体和端点之间的传输是在正常运行的 PCIe 规范内完成的，而不是通过创建超出规范的延迟和重新传输来破坏规范。 Summit M5x 还首次引入了 NVMe 和 NVMe-MI 协议干扰。 Summit M5x 上的分析仪和干扰器组合功能使其成为 PCIe 和 NVMe 验证和开发实验室的强大测试工具。

凭借其符合 PCIe 4.0 的干扰能力， Summit M5x 提供了工程师所追求的测试功能，以确保提高系统的稳健性。 此外， Summit M5x 可根据设计规范快速轻松地注入 PCIe RAS（可靠性、可访问性和可服务性）错误，包括可纠正、不可纠正和致命错误，以识别潜在的错误处理问题。 RAS 测试功能以 16GT/s 的速度支持多达 16 个通道的 PCIe 链路，并使用 LinkExpert 软件运行，以完全自动化系统级错误处理和报告机制的测试和验证。

Summit M5x 是支持 Gen-Z 的协议分析仪和干扰器。 Summit M5x 可以在 Gen-Z 请求者和响应者之间注入错误并控制流量，以验证是否符合设计规范并识别协议行为中的潜在错误。

与其他 Teledyne LeCroy 协议分析仪一样， Summit M5x 利用直观而强大的 CATC Trace 分析软件系统，嵌入了对协议层次结构和复杂性的深刻理解。 多彩、直观且易于使用的图形显示使您能够快速捕获和验证 PCI Express 和 Gen-Z 产品设计。

原始记录模式 BitTracer 允许在字节通过链路时对其进行记录，从而允许调试 PHY 层问题并将逻辑分析仪格式的功能与协议分析仪格式相结合。

Summit M5x 还支持以太网 LAN 端口作为标准功能。 通过 LAN 连接，工程师可以远程操作系统（例如，在他们的桌面系统上安装客户端软件，并控制在远程实验室中运行的分析仪）。 此外，多位协同工作的工程师可以分时使用一台分析仪，从而减少了每位工程师对额外分析仪的需求，并提高了产品的成本效益。

通过利用在新兴市场协议分析工具方面的多年经验，Teledyne LeCroy 的协议分析仪将复杂的功能与实用特性相结合，以加速 IP 核、半导体、存储、图形、服务器、工作站、网桥和交换机的开发。
