Sierra T244协议分析仪

该 Sierra T244 采用称为 TAP4™（透明采集探测）的定制探头技术，该技术已在 Teledyne LeCroy 的 32Gb/s Fibre Channel 和 PCIe 4.0 分析仪平台中得到验证。 利用这个尖端的模拟前端，T244 提供了一个强大的分析平台，非常适合芯片设计以及多供应商互操作性测试。 T.A.P. 4 探头设计通过无缝捕获和分析关键的链路初始化和速度协商序列，为准确性敲定了标准。 设计为无侵入式， Sierra 传递的信号与原始被测系统信号几乎相同。 Sierra 在不扭曲动态均衡过程的情况下记录 24 Gb/s 链路，这确保了被测系统的行为始终如一。

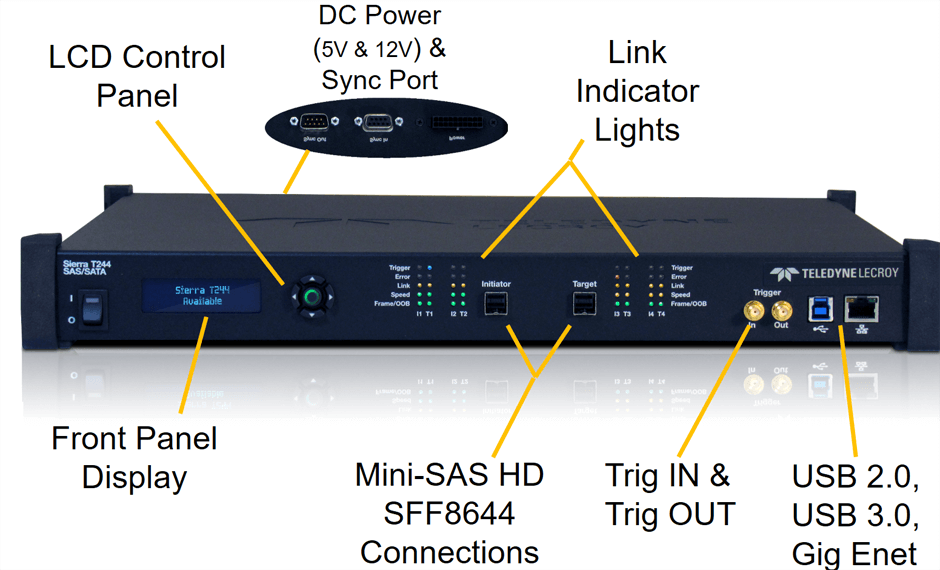

Sierra 机箱支持堆叠或多个单元叠加，提供 USB 3.0 和千兆以太网主机连接接口，可对所有数据和控制端口的访问，适用于台式或存储机架环境。使用 USB 32 上传，利用 USB 端口即插即用连接的便利性，可以在设备的整个生命周期内节省数小时的时间。 连接以太网端口， Sierra 可通过网络完全寻址，内置实用程序可显示当前用户、IP 地址和状态。 LED 提供有关协商链路速度、协议错误检测、链路状态以及 OOB 或数据流量是否处于活动状态的信息。 内存配置 - 从 128GB 到 12GB - 可以解决长时间录制的问题。 内置端口可方便地为待测 SSD 或 HDD设备提供5v 或 XNUMXv 直流电源。 后箱背面还提供了一个同步端口，能够使用 CrossSync 技术同步捕获来自多个不同种类协议分析仪的数据流量。

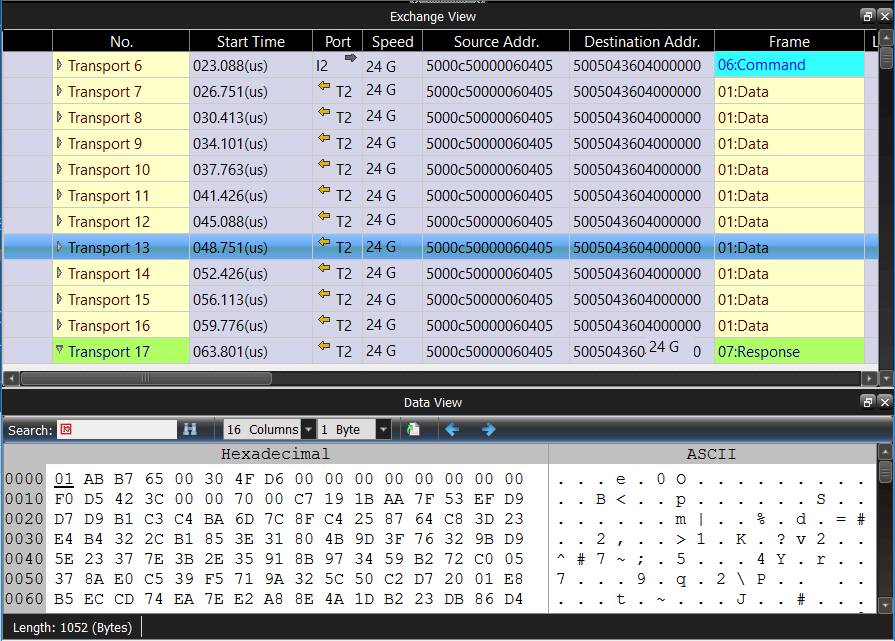

Sierra 平台与 Teledyne LeCroy 的专家分析软件无缝集成，通过改进的图形界面克服了传统调试工具的困难，该界面更易于理解的协议流量显示。Spreadsheet View 提供了一种传统的表格格式，可以按顺序查看命令和Frame，并可以在表格中单列中自定义添加任何字段。 Exchange 层将 Fram 和 Primitives 组装成逻辑 SCSI 命令、数据和状态事务。 这对于宽端口数据传输中分析命令和状态之间可能出现较大间隔至关重要。SMP Discovery request/response 事务的完全解码使横向扩展存储应用程序的故障排除变得容易。

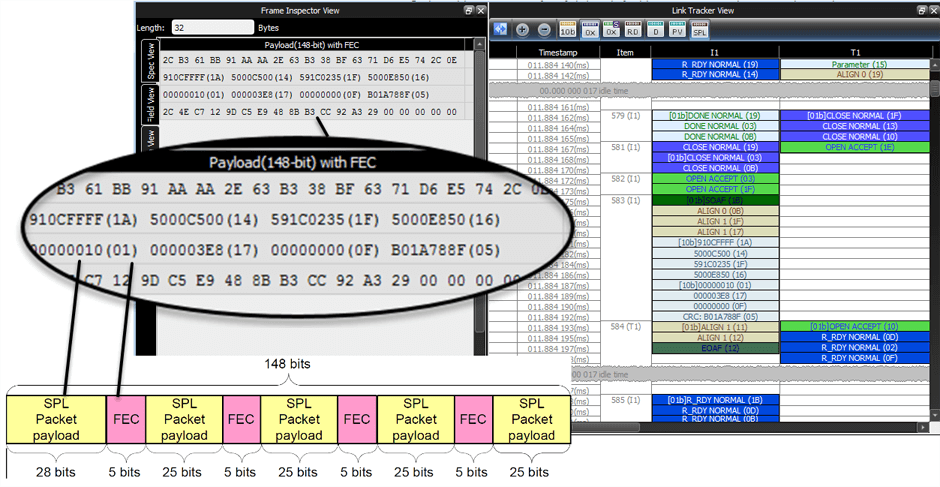

使用 Frame Inspector 查看 Frame 或展开150 位 SPL 数据包结构，包括 headers, payloads, scrambled 和 unscrambled symbols。 Field View 提供前所未有的对更高层协议字段的解码，包括完整的 CDB 以及 SCSI 感知数据和 ASC 限定符，以简化故障排除。 所有分析视图都可以同时使用，并在一个应用程序中自动同步和显示。 显示和过滤选项的任何组合都可以配置为默认显示方式，从而更快地解释捕获的流量。

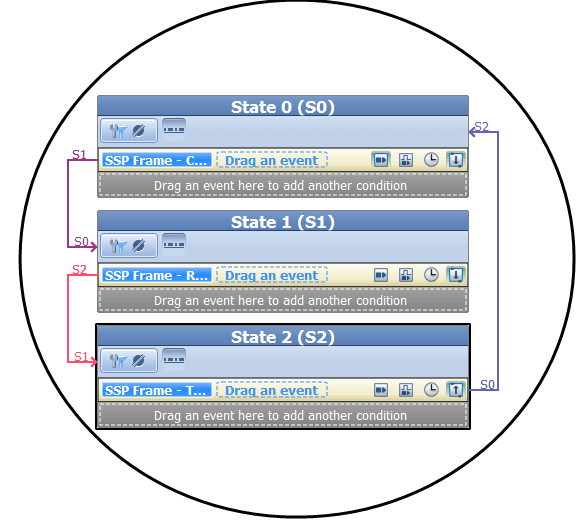

该 Sierra 平台提供高级触发功能用以精准定位感兴趣的协议事件。 可以在最低级别设定触发事件，包括错误条件、总线状态、Primitives、header 字段（Packt 类型、LBA 等）或 SCSI 参数（CDB、Tag 等……）。 高级触发模式提供24个序列，每个序列中有4个独立的计时器，多个计数器，可以每个状态做预过滤设置，并可为每个端口分配独立触发条件。用户可以定义复杂的顺序事件触发场景，例如事件之间的状态更改时的时间违规。 从速度协商到协议错误，几乎任何逻辑 SAS 或 SATA 事件都可以设定为触发事件。

Sierra SAS 验证系统提供广泛的流量指标和统计数据，以帮助定位和识别协议问题。 Traffic Summary 中提供了跟踪事件的超链接。 使用快速搜索可以轻松在 Spreadsheet View 中导航，单击任何字段并向前或向后导航到下一个匹配项。 添加布尔运算符以查找更低或更高的值。 Filter 使用相同的简单机制来隐藏选定的字段。 可以添加、搜索标记，并将其显示为工具提示。

凭借一流的功能，包括 T.A.P.4™ 探头、128GB 记录内存和 USB 3.0 数据上传端口， Sierra T244 系统有助于缩短存储产品开发上市时间。
