QPHY-SAS3

主要功能

• 为 3 Gb/s 至 1.5 Gb/s 的 SAS-12 配置提供高度自动化且易于使用的解决方案
• 按照 UNH-IOL SAS-10 物理层测试套件所述执行符合 SAS-3 规范的测试
• 支持 SAS3_EYEOPENING 脚本的均衡测试
• 支持 SAS-3 目标和启动器

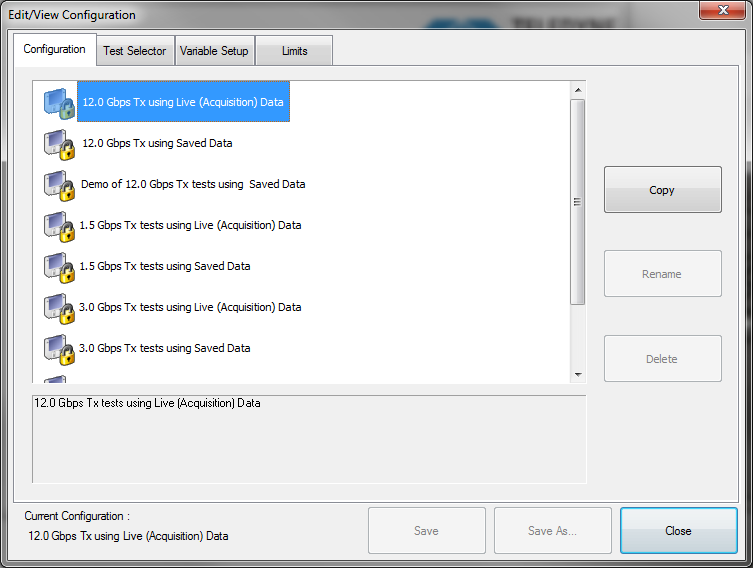

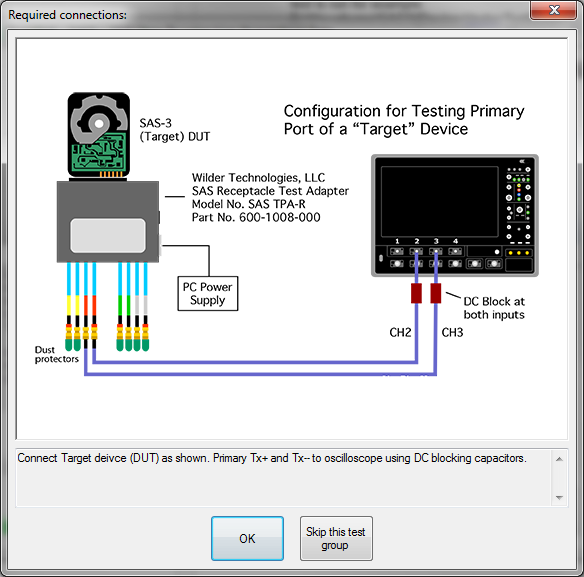

• QualiPHY 自动化测试框架提供连接图、自动化示波器操作和报告生成

QPHY-SAS3 测试解决方案提供对 SDA 8 Zi-A 和 LabMaster 10 Zi 示波器，用于按照 T10 SAS-3 规范执行所有发射机物理层测试。 此规范涵盖以 1.5 Gb/s、3.0 Gb/s、6.0 Gb/s 和 12.0 Gb/s 运行的目标和启动器。

串行连接 SCSI (SAS) 是流行的 SCSI 标准的序列化版本。 SAS 主要用于速度高达 12 Gb/s 的服务器级存储。

QPHY-SAS3 涵盖测试规范的第 1 组（TX OOB 信号和交流耦合要求）、第 2 组（TX 扩频时钟 (SSC) 要求）和第 3 组（TX NRZ 数据信号要求）的测试。 此外，QPHY-SAS3 支持所需的 SAS3_EYEOPENING 测量。

这些功能使 QPHY-SAS3 成为一个全面的自动化测试套件，可满足 1.5 Gb/s、3.0 Gb/s、6.0 Gb/s 和 12.0 Gb/s SAS 发射机一致性测试的要求。

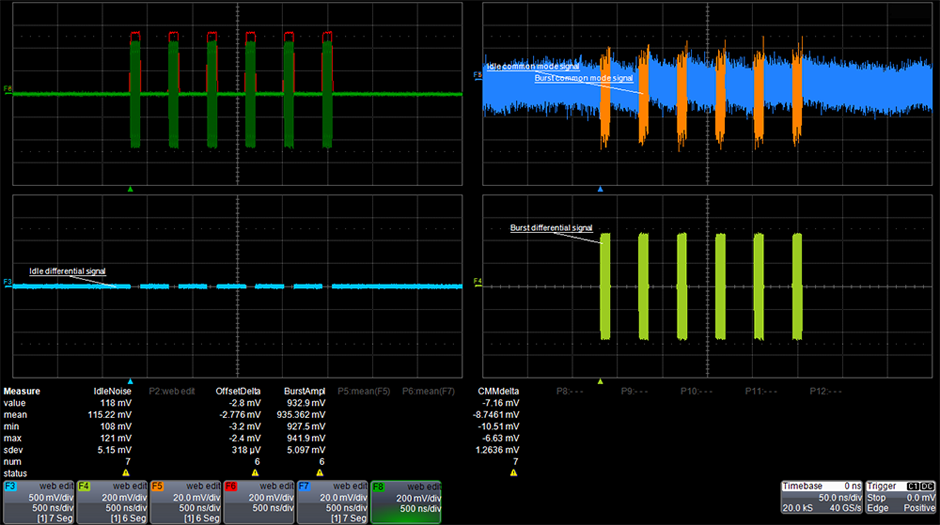

OOB验证

OOB 验证可确保 OOB idle状态的最大噪声、OOB 突发幅度、OOB 偏移增量和 OOB 共模增量均在规格限制内。

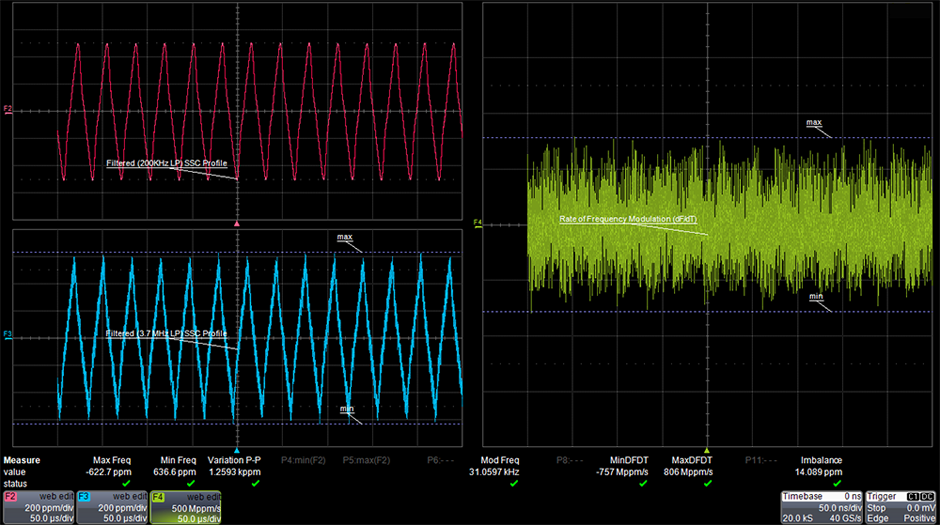

扩频时钟 (SSC) 验证

SSC 验证需要长内存和专门的分析功能。 QPHY-SAS3 可以通过多个周期实时精确跟踪 SSC 配置文件。 SSC 调制频率、偏差、平衡和 DFDT 都被测量。

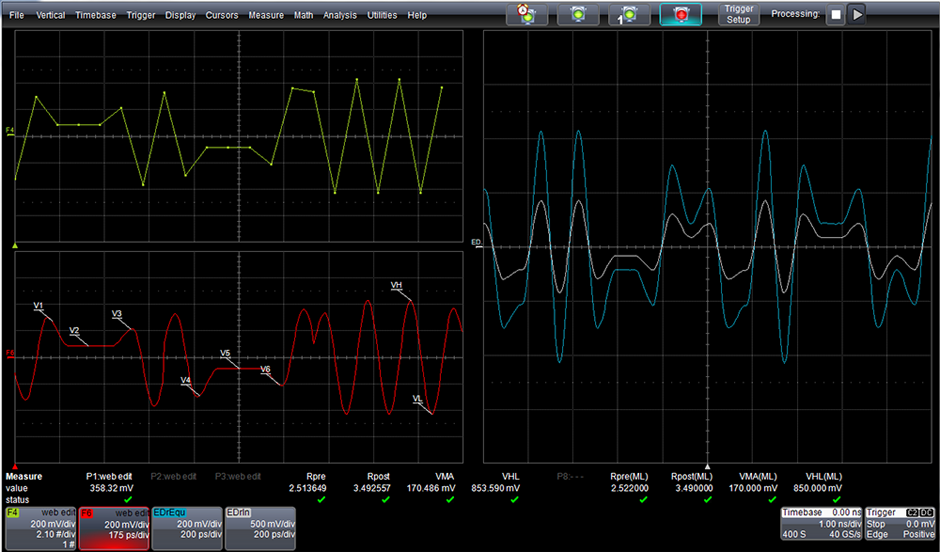

Tx 加重

Tx Emphasis 使用SAS3_EYEOPENING脚本测试 precursor equalization ratio (Rpre)、postcursor equalization ratio (Rpost)、VMA 和 VHL。

QPHY-SAS3 使一致性测试变得简单

在传输信号中使用扩频时钟 (SSC) 是 SAS-3 规范的可选功能。 启用 SSC 后，还必须根据规范验证频率调制率和偏差等测量值。 QPHY-SAS3 软件与 Teledyne LeCroy 示波器的深存储器和强大的分析库一起工作，大大简化了这个验证过程。 通过锁相环 (PLL) 进行的时钟恢复电路和时钟提取是另一个重要的设计考虑因素。 灵活的时钟恢复选项允许复制几乎任何真实的接收器 PLL 配置，从而能够模拟“假设”场景。 抖动结果可以像接收器看到的那样精确测量。

高级调试功能

如果发现合规性失败，可以使用 Teledyne LeCroy 的 SDAIII-CompleteLinQ 串行数据分析包来帮助快速轻松地找到根本原因。 SDAIII-CompleteLinQ 能够对多达四个通道执行眼图和抖动测量，并完全集成到示波器应用软件中。 此外，该软件还包含一些工具，可深入了解眼图和抖动参数，从而更轻松地识别问题根源。

SDAIII-CompleteLinQ 包括同步多通道串行数据、眼图、抖动、噪声和串扰分析，并集成了 Eye Doctor II 用于均衡和通道/夹具去嵌入和仿真的工具包。

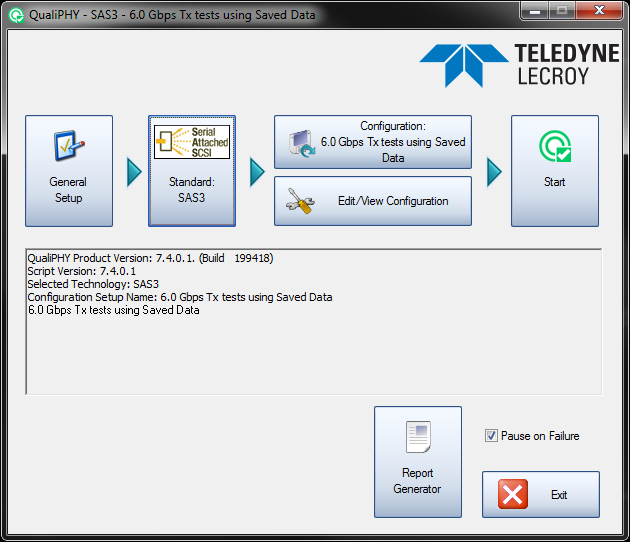

QualiPHY

QualiPHY 旨在减少在执行高速串行总线一致性测试上所需要的时间、精力，并提供专业知识辅导

• 指导用户完成每个测试设置
• 按照相关的测试程序执行每次测量
• 将每个测量值与相应的规格要求进行比较

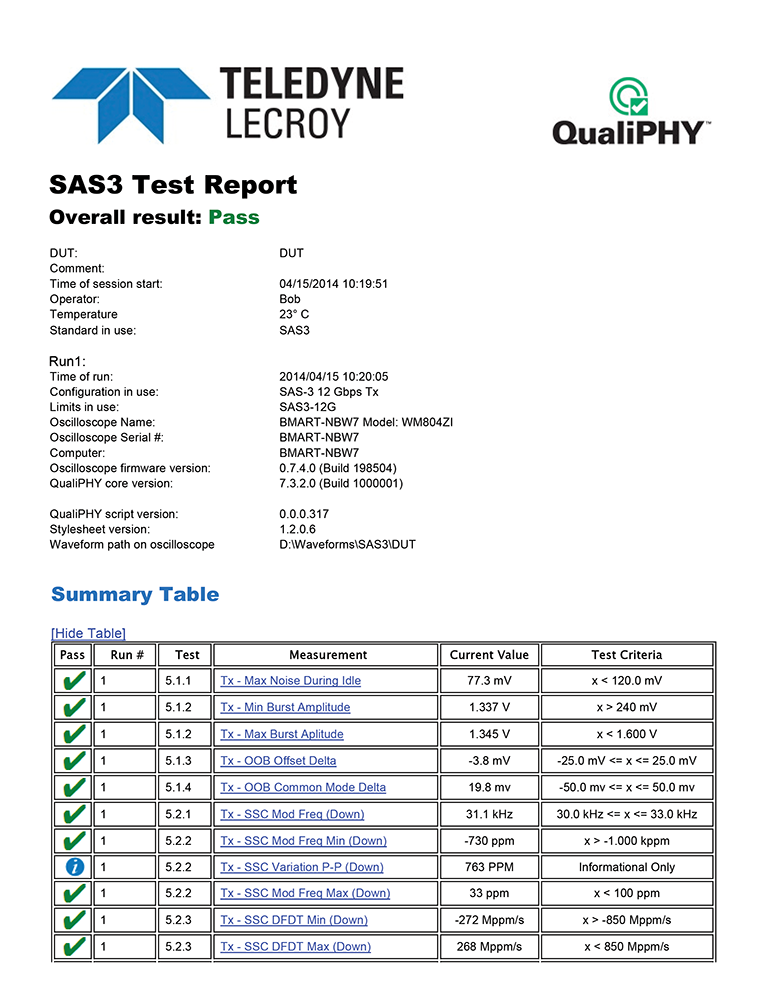

• 完整记录所有结果
• QualiPHY 帮助用户每次都以正确的方式进行测试！
