MIPI 联盟定义了多个串行 PHY，用于移动和受移动影响的环境，例如智能手机、汽车、增强现实和虚拟现实以及物联网。 MIPI C-PHY 和 D-PHY 总线主要用于相机和显示器实现，而 M-PHY 用于存储应用。 MIPI联盟还定义了多个接口和传输层，例如Camera Serial Interface（CSI-2）、Display Serial Interface（DSI和DSI-2）； UniPro 作为 M-PHY 的传输层。
MIPI C-PHY 和 D-PHY 总线都用于相机和显示器实现。 每条总线都有不同的用例，让设计工程师在性能、功耗和成本方面具有灵活性。 两种 PHY 均可用于许多用例，例如智能手机、汽车摄像头传感系统、防撞雷达、车载信息娱乐和仪表板显示器。
MIPI C-PHYSM 在带宽受限的通道上提供高吞吐量性能，以将显示器和相机连接到应用处理器。 C-PHY 使设计人员能够扩展他们的实施，以支持各种高分辨率图像传感器和显示器，同时保持低功耗。 它还可用于连接低成本、低分辨率的图像传感器、提供高达 60 兆像素的传感器以及提供 4K 和更高分辨率的显示面板。
C-PHY 是一种嵌入式时钟链路，可在高速和低功耗模式之间提供极高的灵活性和低延迟转换。 为此，C-PHY 引入了三相符号编码以在三线通道或“三重奏”上传输数据符号，其中每个三重奏都包含一个嵌入式时钟。
MIPI D-PHYSM 还将相机和高分辨率显示器连接到应用处理器。 它不使用嵌入式时钟，而是使用时钟转发的同步链路，提供高抗噪性和高抖动容限。 MIPI D-PHY 还提供高速和低功耗模式之间的低延迟转换。 D-PHY 是一种灵活、高速、低功耗和低成本的解决方案。
MIPI CSI-2SM 是移动行业中使用最广泛的相机接口。 设计人员发现将 MIPI CSI-2 用于移动或受移动设备影响的设备中的任何单摄像头或多摄像头实施，易于实施并支持广泛的高性能应用，包括 1080p、4K、8K 及更高的视频，以及分辨率摄影。 该接口还可用于互连头戴式虚拟现实设备中的摄像头； 用于信息娱乐、安全或基于手势控制的汽车智能汽车应用； 相机无人机； 物联网设备； 可穿戴设备； 和 3D 面部识别安全或监控系统。
MIPI DSI-2SM，支持新型和未来移动显示器所需的超高清（4K 和 8k）。 它指定了智能手机、平板电脑、AR/VR 耳机和联网汽车等设备中的芯片和显示器之间的物理链接。 设计人员可以在两个不同的物理层上使用 MIPI DSI-2：MIPI D-PHY 和 MIPI C-PHY。 这些选项使设计人员能够灵活地支持多达四个数据通道的不同配置。
虽然 MIPI DSI-2 的功能与 MIPI DSI 相似，但主要区别在于它对 C-PHY 的支持。 但是，它还具有与 D-PHY 上的 DSI 的向后兼容性。 MIPI DSI-2 v1.1 在其传输层中整合了 VESA VDC-M 和 VESA DSC 标准。 公司现在可以根据其带宽和功率要求选择任一编解码器。
MIPI® 联盟的 M-PHY 规范为移动计算市场的开发人员提供了灵活性和速度。 该技术面向下一代智能手机、平板电脑和其他低功耗移动计算设备。 M-PHY 目前以 GEARs 1/2/ 运行3/4 每个方向每个通道的速度高达 10Gbps，为最多 4 通道设备配置提供不对称通道操作。
UniPro 是 MIPI 定义的传输规范。 UniPro 使上层应用程序能够在 M-PHY 总线上移动数据，尽管它与物理层无关。 UniPro 适用于各种设备类型，例如调制解调器、存储子系统、非易失性存储器、显示器和相机传感器。 它也适用于不同类型的数据流量，例如控制消息、批量数据传输和分组流。 作为一个完整的 1.5-4 层规范，UniPro 定义了数据包和帧，用于在网络上从一个设备到另一个设备移动信息。 它还定义了连接管理、电源和状态管理、流控制和错误处理的结构和机制。
JEDEC 定义了通用闪存 (UFS) 规范。 UFS 是一种具有串行接口的简单、高性能、大容量存储设备。 它主要用于移动系统中，位于主机处理和大容量存储设备之间。 UFS 电气接口基于 MIPI M-PHY 规范，该规范与 MIPI UniPro 规范一起构成了 UFS 接口的互连。 UFS 基于 SCSI 架构模型 (SAM)。 UFS 命令集基于 SCSI 主命令 (SPC) 和 SCSI 块命令 (SBC) 集。
协议分析和流量生成
Teledyne LeCroy 提供协议分析器和流量生成器或训练器来应对上述市场。 这 Envision 产品线在单一平台中提供组合 C-PHY/D-PHY 分析仪。 它通过 C-PHY 或 D-PHY 支持 CSI-2 和 DSI/DSI-2。 这 Envision X84 使用强大的基于事件的基础设施来捕获 C/D-PHY 总线上的详细 CSI/DSI 协议信息。它提供了使用此数据捕获相机或显示流量的灵活性，从而允许实时查看协议事件。 还提供高速和低功耗状态的时间相关性，包括错误。 可以查看低级别的每通道状态并将其与高级协议相关联，以调试错误。 可以针对任何捕获的事件文件运行 CTS 测试。 图像和视频可以与以前保存的文件进行基准测试。
我们的全球洞察力

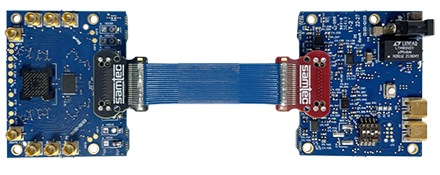

Eclipse 协议分析器提供独特且可配置的视图，使用户能够轻松可视化 UniPro/UFS 流量。 从低级 M-PHY 原语到 UFS SCSI 命令集，我们将总线上的活动显示为所有事件的完整图片，并允许查看最低级别的字节或最高级别的命令事务。 我们的训练器和专家系统分析运行一致性和压力测试用例，然后验证生成的协议序列和数据包是否符合 CTS。 广泛的报告和分析工具包括按测试参数报告——状态、单个测试或测试规则，以及按数据包特征（如数据包编号、字节、速度、链接等）在测试中报告。总结和完整报告以及通过/失败报告也假如。
作为 MIPI 和 JEDEC 的贡献成员，Teledyne LeCroy 随时了解最新规范，并继续更新其 MIPI 相关工具的路线图。
